Артикул: 01872.1-30

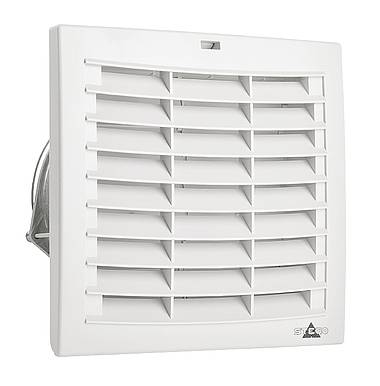

Вентилятор с фильтром Плюс - DC Line FPI / FPO 018

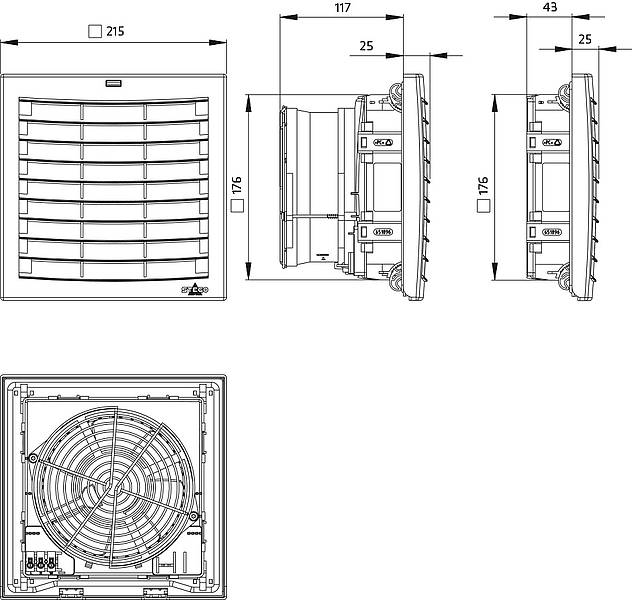

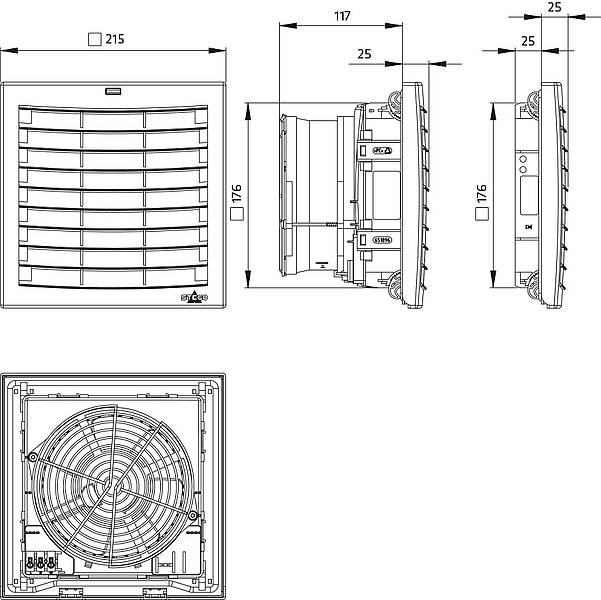

Расход воздуха, размеры
Направление воздушного потока
- По заказу — срок требует уточнения
Описание
Вентиляторы с фильтром предназначены для охлаждения и поддержания оптимальной температуры воздуха в электротехнических шкафах с электронными и электрическими компонентами. Охлаждение температуры воздуха внутри шкафа происходит за счет принудительной вентиляции наружным воздухом, проходящим через фильтр. Принудительный поток воздуха предотвращает образование так называемых "горячих карманов" в электрошкафу, тем самым защищая электронные компоненты от перегрева.
Вентилятор с фильтром Плюс использует новую технологию выхода воздуха из электротехнического шкафа через специальную жалюзийную решетку (без фильтра), тем самым увеличивается расход воздуха. Монтаж вентилятора выполняется новым, уникальным защелкиванием и обеспечивает надежность и герметичность. В зависимости от вида применения доступны две версии вентилятров с фильтром - FPI и FPO. Серия FPI - вентиляторы с фильтром, которые подают воздух внутрь электротехнического шкафа (буква "I" - означает "IN") и устанавливаются в его нижней части. Комплект FPI состоит из вентилятора с фильтром и решетки с жалюзи (без фильтра). Серия FPO - вентиляторы, которые выдувают воздух из электротехнического шкафа (буква "О" - означает "OUT") и устанавиваются в верхней его части для предотвращения "горячих карманов". Комплект FPO состоит из вентилятора с жалюзийной решеткой (без фильтра) и решетки с фильтром. Серия Вентиляторов с фильтром Плюс разработана для работы в помещениях.
Особенности
- Новая технология жалюзийной решетки для увеличения расхода воздуха
- Легко устанавливается
- Тест степени защиты / Экологическая оценка независимыми исследовательскими институтами (VDE & UL)
- Два варианта по направлению потока воздуха (FPI/FPO)
- Стандартные отверстия для установки
- Всего один фильтр
- Аналог вентиляторов с фильтром Провенто, TDM, Finder, Fandis, Silart, Plastim, IEK, Rittal, Phannenberg
Технические данные
Осевой вентилятор на шарикоподшипниках |
срок службы L10 в +40 ° C (+104 ° F): мин. 80.000 ч корпус вентилятора алюминиевый, ротор пластмасса |
---|---|
Подключение | 3-полюсный зажим для 2,5 мм², макс. вращающий момент 0,8 Нм. |
Корпус, крышка, жалюзи |
пластмасса в соот.UL94 V-0, светло-серая; высокая атмосферо - и УФ-стойкость, согласно UL746C (f1) |
Размер отверстия в электротехническом шкафу | 176 x 176+1 мм |
Монтажная рама |
4 встроенных зажимных устройства с трещеткой для монтажа (6 ступеней фиксации для крепления на стене от 1 до 4 мм). Возможно дополнительное крепление винтами1. |
Фильтровальная ткань | G3 согл. DIN EN 779, степень фильтрации 84 % |
Материал фильтра |
синтетическое волокно прогрессивной структуры, термостойкое до 100 °C, самозатухающее класс F1, Влагостойкое до относительной влажности воздуха 100 % RH, многоразовый |
Температура эксплуатации | от -25 дo +70 °C (-13 дo +158 °F) |
Температура хранения | от -40 дo +70 °C (-40 дo +158 °F) |
Влажность при эксплуатации/хранении | макс. 90 % RH (без образования конденсата) |
Степень защиты/класс защиты | IP54 / I (провод заземления) |
Экологическая оценка по UL/NEMA | UL TYPE 12 / NEMA 12 |
Допуски, Разрешения | VDE, UL File No. E234324, EAC |
Примечание | другие напряжения по запросу |
Документы
Арт. № |
Рабочее напряжение |
Подача воздуха при свободном нагнетании |
Подача воздуха с выпускным фильтром |
Потребляемый ток |
Потребляемая мощность |
Уровень звукового давления (DIN EN ISO 4871) |
Монтажная глубина |
Вес (прибл.) |
Фильтровальная ткань |
---|---|---|---|---|---|---|---|---|---|
01872.2-30 | DC 24 В | 178 м³/ч | 156 м³/ч | 500 мА | 12,0 Вт | 63 дБ (A) | 117 мм | 1,5 кг | G3 |
01872.1-30 | DC 48 В | 170 м³/ч | 147 м³/ч | 250 мА | 12,0 Вт | 63 дБ (A) | 117 мм | 1,5 кг | G3 |
