Артикул: 01882.0-00

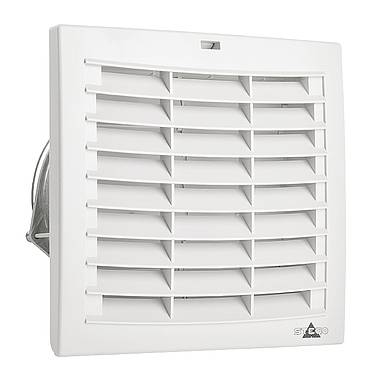

Вентилятор с фильтром FPO 018, 263 м3/час.(наружу)

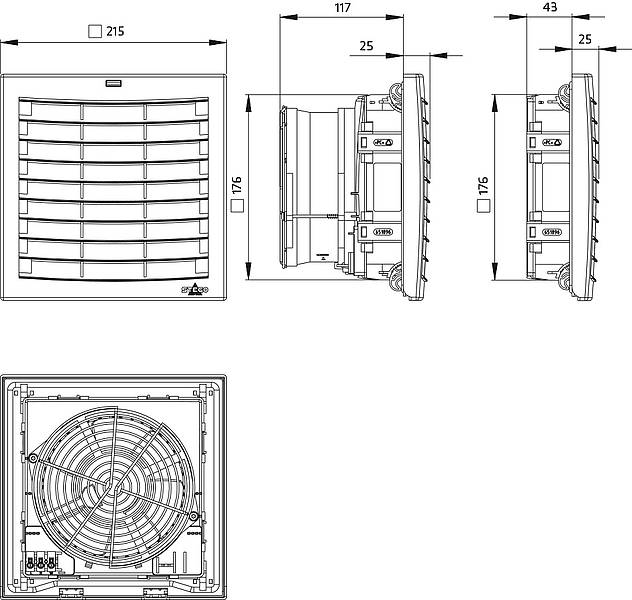

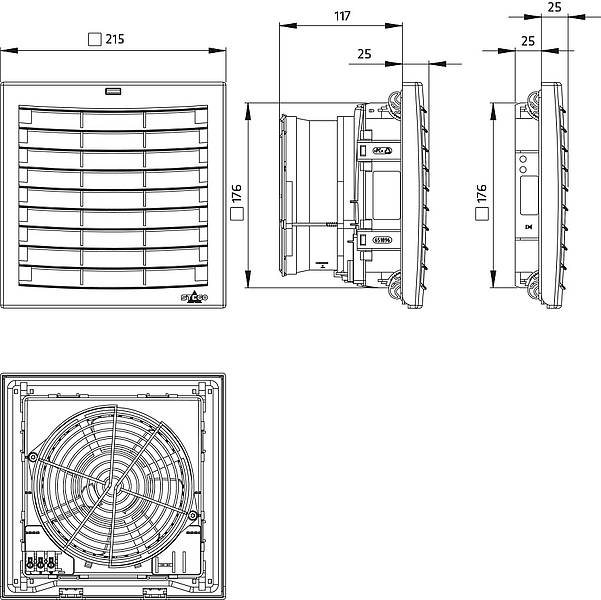

Расход воздуха, размеры
Направление воздушного потока
- По заказу — срок требует уточнения
Описание
Вентиляторы с фильтром предназначены для охлаждения и поддержания оптимальной температуры воздуха в электротехнических шкафах с электронными и электрическими компонентами. Охлаждение температуры воздуха внутри шкафа происходит за счет принудительной вентиляции наружным воздухом, проходящим через фильтр. Принудительный поток воздуха предотвращает образование так называемых "горячих карманов" в электрошкафу, тем самым защищая электронные компоненты от перегрева.
Вентилятор с фильтром Плюс использует новую технологию выхода воздуха из электротехнического шкафа через специальную жалюзийную решетку (без фильтра), тем самым увеличивается расход воздуха. Монтаж вентилятора выполняется новым, уникальным защелкиванием и обеспечивает надежность и герметичность. В зависимости от вида применения доступны две версии вентилятров с фильтром - FPI и FPO. Серия FPI - вентиляторы с фильтром, которые подают воздух внутрь электротехнического шкафа (буква "I" - означает "IN") и устанавливаются в его нижней части. Комплект FPI состоит из вентилятора с фильтром и решетки с жалюзи (без фильтра). Серия FPO - вентиляторы, которые выдувают воздух из электротехнического шкафа (буква "О" - означает "OUT") и устанавиваются в верхней его части для предотвращения "горячих карманов". Комплект FPO состоит из вентилятора с жалюзийной решеткой (без фильтра) и решетки с фильтром. Серия Вентиляторов с фильтром Плюс разработана для работы в помещениях.
Особенности
- Новая технология жалюзийной решетки для увеличения расхода воздуха
- Легко устанавливается
- Тест степени защиты / Экологическая оценка независимыми исследовательскими институтами (VDE& UL )
- Два варианта по направлению потока воздуха (FPI/FPO)
- Стандартные отверстия для установки (5 размеров)
- Всего один фильтр
- Аналог вентиляторов с фильтром Провенто, TDM, Finder, Fandis, Silart, Plastim, IEK, Rittal, Phannenberg
Технические данные
| Осевой вентилятор на шарикоподшипниках |
срок службы L10 в +40 ° C (+104 ° F): мин. 65.000 ч корпус вентилятора - алюминиевый, ротор-металлический |
|---|---|
| Подключение | 3-полюсный зажим для 2,5 мм², макс. вращающий момент 0,8 Нм. |
| Корпус, крышка, жалюзи |
пластмасса в соот.UL94 V-0, светло-серая; высокая атмосферо - и УФ-стойкость, согласно UL746C (f1) |
| Размер отверстия в электротехническом шкафу | 176 x 176+1 мм |
| Монтажная рама |
4 встроенных зажимных устройства с трещеткой для монтажа (6 ступеней фиксации для крепления на стене от 1 до 4 мм). Возможно дополнительное крепление винтами1. |
| Фильтровальная ткань | G3 согл. DIN EN 779, степень фильтрации 84 % |
| Материал фильтра |
синтетическое волокно прогрессивной структуры, термостойкое до 100 °C, самозатухающее класс F1, Влагостойкое до относительной влажности воздуха 100 % RH, многоразовый |
| Температура эксплуатации |
50 Гц: от -25 дo +50 °C (-13 дo +122 °F) 60 Гц: от -25 дo +70 °C (-13 дo +158 °F) |
| Температура хранения | от -40 дo +70 °C (-40 дo +158 °F) |
| Влажность при эксплуатации/хранении | макс. 90 % RH (без образования конденсата) |
| Степень защиты/класс защиты | IP54 / I (провод заземления) |
| Экологическая оценка по UL/NEMA | UL TYPE 12 / NEMA 12 |
| Допуски, Разрешения | VDE, UL File No. E234324, EAC |
| Примечание | другие напряжения по запросу |
1 Точки для крепления винтами указаны на монтажной раме.
Документы
| Арт. № |
Рабочее напряжение |
Подача воздуха при свободном нагнетании |
Подача воздуха с выпускным фильтром |
Потребляемый ток (50/60 Гц) |
Потребляемая мощность |
Уровень звукового давления (DIN EN ISO 4871) |
Монтажная глубина |
Вес (прибл.) |
Выход воздуха |
|---|---|---|---|---|---|---|---|---|---|
| 01882.0-00 | АC 230 В, 50/60 Гц | 263 м³/ч | 137 м³/ч | 310/250 мА | 45 Вт | 56 дБ (A) | 117 мм | 1,6 кг | жалюзи |
| 01882.9-00 | АC 115 В, 50/60 Гц | 313 м³/ч | 166 м³/ч | 560/470 мА | 38 Вт | 60 дБ (A) | 117 мм | 1,6 кг | жалюзи |
