Артикул: 01011.0-42

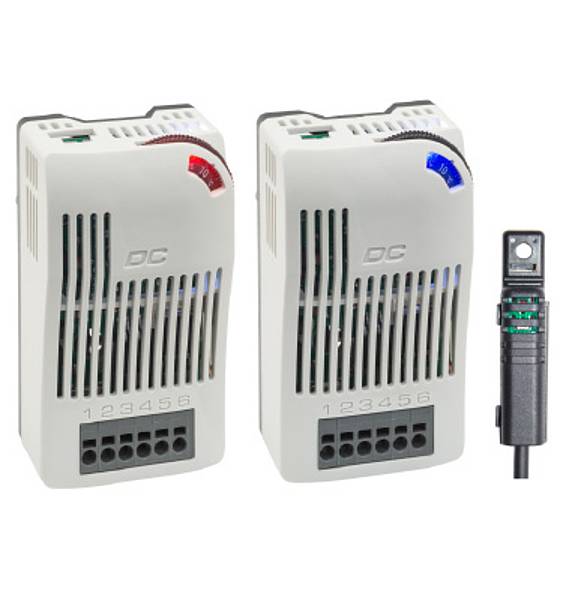

Электронный термостат DCT 010

Цена с НДС
По запросу
Наличие
На складе — 1 шт.
  • По заказу — срок требует уточнения

Описание

Электронный термостат со встроенным модулем переключения используется для управления устройствами с постоянным током с высокой мощностью в шкафах управления и коммутации. Нагреватели, охладители, вентиляторы с фильтром или сигнальные устройства могут напрямую управляться через внутреннюю электронную схему. Для точного измерения температуры внешний датчик можно свободно размещать в любом месте шкафа управления. Кроме того, этот термостат доступен в версиях, которые не только измеряют температуру через внешний датчик, но и дополнительно - относительную влажность.

Особенности

  • Высокая коммутирующая способность DC
  • Регулируемая температура
  • Маленький гистерезис
  • Оптический дисплей (LED)
  • Интегрированный коммутационный модуль
  • Точное измерение через внешний датчик

Технические данные

Точность срабатывания (температура) 3 K (±1 K погрешность) при +25 °C (+77 °F), 50 % RH
Время срабатывания прибл. 5 сек.
Внешний датчик кабель 2 м с креплением на DIN рейку (входит в комплект поставки)
Тип контакта Нормально открытый контакт NO (MOSFET) или Нормально
закрытый контакт NC (MOSFET)
Срок службы > 100.000 циклов
Рабочее напряжение DC 20 до 28 В
Оптический индикатор светодиод
Подключение 6-полюсный терминал: многожильный провод1 1,5 мм² (AWG 16);
Максимум. 2,5 мм² (AWG 12)
Крепление зажим для 35 мм DIN рейки, EN 60715
Корпус пластмасса согласно UL94 V-0, Серый (двухцветный)

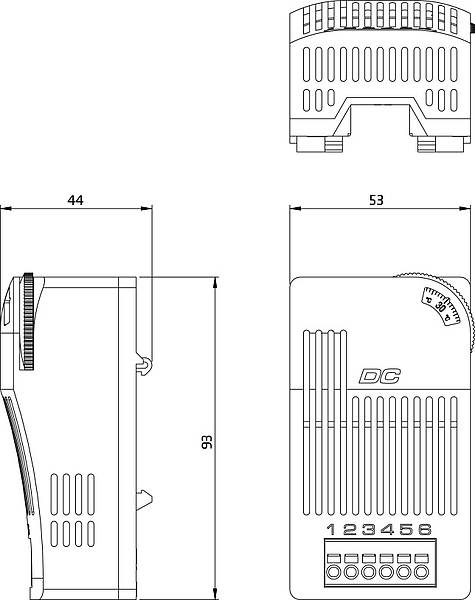

Размеры 93 x 53 x 44 мм
Вес прибл. 120 г (включая датчик)
Монтажное положение вертикальное
Температура хранения от -40 до +80 °C (от -40 до +176 °F)
Влажность эксплуатации/хранения макс. 90 % RH (без образования конденсата)
Степень защиты IP20
Допуски UL File No. E164102, VDE, EAC
Примечание другие варианты (например, диапазоны настройки и по ° F)
по запросу

1 При подключении многожильным проводом должны быть использованы наконечники.


Арт. № Макс. коммутационная
способность
Температура
эксплуатации
Первичная функция. Диапазон
настройки температуры
Вторичная функция².
Уставка влажности
Контакт (первичный)
01011.0-21 DC 13 A от -30 до +50 °C
(от -22 до +122 °F)
от -10 до +50 °C Нормально-разомкнутый
(NO)
01011.0-22 DC 11 A от -30 до +60 °C
(от -22 до +140 °F)
от 0 до +60 °C - Нормально-разомкнутый
(NO)
01011.0-41 DC 13 A от -30 до +50 °C
(от -22 до +122 °F)
от -10 до +50 °C 65 % отн. вл.
фиксированная
Нормально-замкнутый
(NC)
01011.0-42 DC 11 A от -30 до +60 °C
(от -22 до +140 °F)
от 0 до +60 °C 65 % отн. вл.
фиксированная
Нормально-замкнутый
(NC)

² Версии со вторичной функцией переключения также могут регистрировать влажность и, следовательно, обеспечивают дополнительную защиту электроники.
переключения: 4% относительной влажности (± 1%) при +25 ° C (+77 ° F), относительная влажность 50%.
