Артикул: 01131.2-00

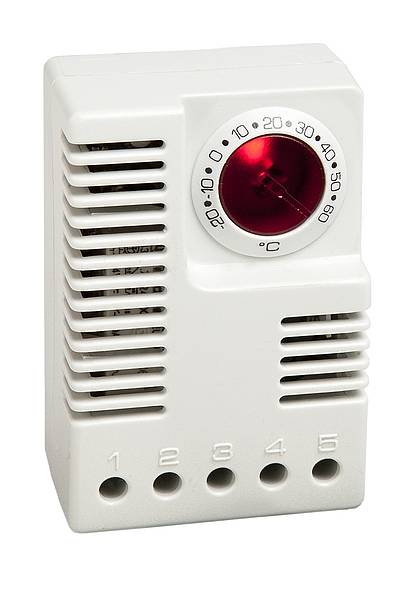

Электронный термостат ETL 011
Напряжение
Диапозон настройки
Цена с НДС
По запросу
Наличие
На складе — 1 шт.
- По заказу — срок требует уточнения
Описание
Электронный термостат применяется для обогревающего и охлаждающего оборудования, вентиляторов с фильтром или для устройств сигнализации, посредством подключения Коммутационного Модуля SM 010 или подобного устройства. Термостат регистрирует температуру окружающего воздуха и может включить свое встроенное реле через потенциально свободный контакт при определенном уровне сигнала. Светодиод показывает, что контакт 1-2 замкнут. Когда температура падает контакт 1-2 размыкается и светодиод выключается. В нерабочем состоянии (нет напряжения питания) контакт 1-2 разомкнут.
Особенности
- Широкий диапазон настройки
- Маленький гистерезис
- Оптический рабочий индикатор (светодиод)
- Переключающий контакт
- Система сигнализации
- Аналог термостатов Silart, Rittal, Phannenbrg, DBK, Finder, Скат Технолоджи,Schneider Electric
Технические данные
| Разность переключений | 4 К (±1 К погрешность) при +20 °C (+68 °F) |
|---|---|
| Чувствительный элемент | NTC |
| Время срабатывания | прибл. 5 сек |
| Тип контакта | переключающий контакт (реле) |
| Срок службы | >100 000 циклов (при 10 mW) |
| Макс. коммутируемый ток (релейный выход) | DC 0,5 A при DC 48 V |
| Мин. коммутационная мощность | DC 10 mW (при 0,1 V - 100 mA или 10 V - 1 mA) |
| Оптический индикатор | светодиод |
| Подключение |
5-полюсный терминал, максимальный момент затяжки 0,5 Нм: жесткий провод/многожильый провод1 2,5 мм² (AWG 14) |
| Крепление | зажим для 35 мм DIN рейки, EN 60715 |
| Корпус | пластмасса согласно UL94 V-0, светло-серый |

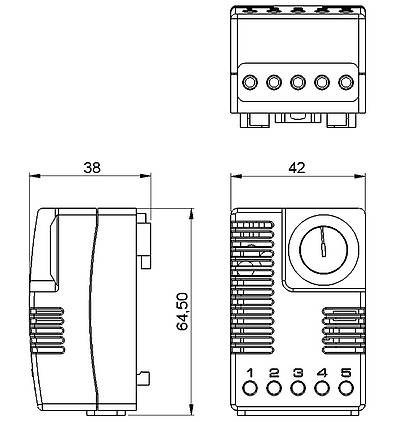

| Размеры | 64,5 х 42 х 38 мм |
| Вес | прибл. 70г |
| Монтажное положение | вертикально |
| Температура эксплуатации/хранения | от -40 до +85 °C (от -40 до +185 °F) |
| Влажность эксплуатации/хранения | макс. 90 % RH (без образования конденсата) |
| Степень защиты | IP20 |
1 При подключении многожильным проводом должны быть использованы наконечники.
Документы
| Арт № | Рабочее напряжение | Диапазон настройки | Допуски | ||
|---|---|---|---|---|---|
| 01131.2-00 | DC 12-48 V (мин. DC 10 V, макс. DC 60 V) | от -20 до +60 °C | UL File No. E164102 | EAC | |
| 01131.2-01 | DC 12-48 V (мин. DC 10 V, макс. DC 60 V) | от -4 до +140 °F | UL File No. E164102 | EAC | |
