Артикул: 28406.0-00.2

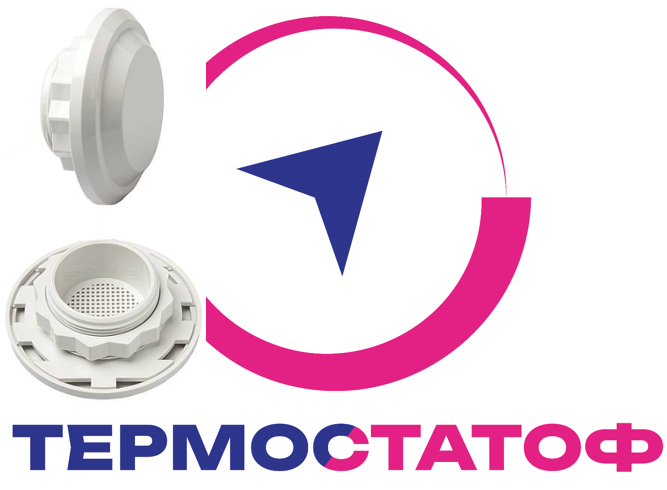

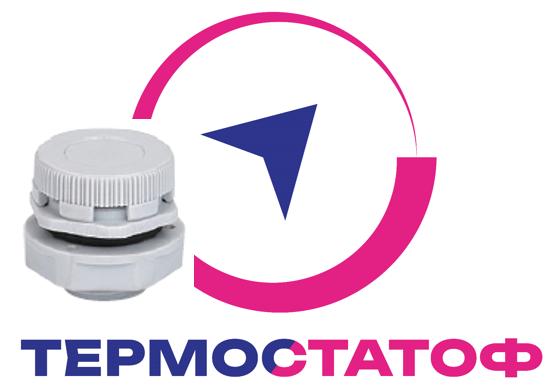

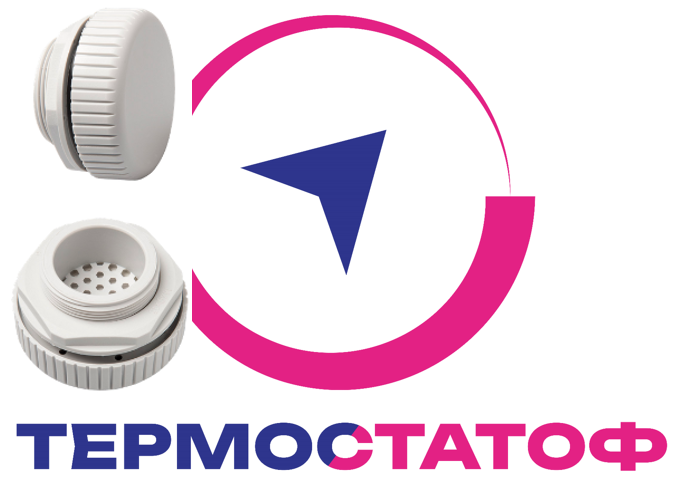

Элемент выравнивания давления DA 284 М12*1,5 Термостатоф
- По заказу — срок требует уточнения
Описание
В плотно закрытых электротехнических шкафах из-за высоких колебаний температуры наружного воздуха возникает разность давлений. При разрежении или частичном вакууме через дверные уплотнения в шкаф может втягиваться пыль и влага. Когда воздух внутри шкафа охлаждается, может образовываться конденсат, т.к. влага не может быть удалена из шкафа. Специально разработанный элемент выравнивания давления DA 284 М12*1,5 Термостатоф позволяет регулировать изменение давления и при этом предохраняет от попадания пыли и воды. Легко монтируемый элемент выравнивания давления DA 284 М12*1,5 Термостатоф обеспечивает компенсацию давления ри классе защиты IP66 (M12: IP68). Даже при небольшом избыточном давлении водонепроницаемая мембрана дает возможность выхода находящейся в шкафу влаги. Но в противоположном направлении пропускается только воздух – влага и пыль улавливаются мембраной. Элемент выравнивания давления используется в шкафах и корпусах в соответствии с DIN EN 62208.
Особенности
Технические данные
Крепление | резьба M40 x 1,5 или M12 x 1,5 с гайкой |
---|---|
Mомент затяжки | M12: 0,5 Нм |
Монтажная глубина | M12: прибл. 8 мм |
Уплотнение | уплотнительное кольцо NBR |
Фильтр | водонепроницаемая мембрана |
Габариты | M12: Ø 17 x 17,5 мм |
Монтажное положение | любое |
Документы
Арт. № | Резьба | Материал | Степень защиты | Воздухопроницаемость1 |
Температура эксплуатации/хранения |
Комплект | Вес (прибл.) | Допуски | |
---|---|---|---|---|---|---|---|---|---|
28400.0-00.2 | M40 x 1,5 | пластмасса, светло-серая |
IP66 (EN 60529) / IPX9K (EN 40050-9) |
1200 l/h |
от -35 до +70 °C (от -31 до +158 °F) |
2 штуки | 90 г (45 г./шт.) | - | EAC |
28400.0-01.2 | M40 x 1,5 | пластмасса, светло-серая |
IP66 (EN 60529) / IPX9K (EN 40050-9) |
1200 l/h |
от -35 до +70 °C (от -31 до +158 °F) |
1 штука | 45 г | - | EAC |
28400.0-04.2 | M40 x 1,5 | пластмасса, светло-серая |
IP66 (EN 60529) / IPX9K (EN 40050-9) |
1200 l/h |
от -35 до +70 °C (от -31 до +158 °F) |
100 штук | 4,5 кг (45 г./шт.) | - | EAC |
28405.0-00.2 | M40 x 1,5 |
пластмасса UL94 V-0, светло-серая, высокая атмосферо- и УФ-стойкость, согласно UL746C (f1) |
IP66 (EN 60529) / IPX9K (EN 40050-9) |
1200 l/h |
от -45 до +70 °C (от -49 до +158 °F) |
2 штуки | 120 г (60 г./шт.) |
UL File No. E234324 |
EAC |
28406.0-00.2 | M12 x 1,5 |
пластмасса UL94 V-0, светло-серая, высокая атмосферо- и УФ-стойкость, согласно UL746C (f1) |
IP68 (EN 60529) | 120 l/h |
от -40 до +70 °C (от -40 до +158 °F) |
2 штуки | 4 г (2 г./шт.) |
UL File No. E234324 |
EAC |
1 при мин. разности давлений 70 мбар
