Описание

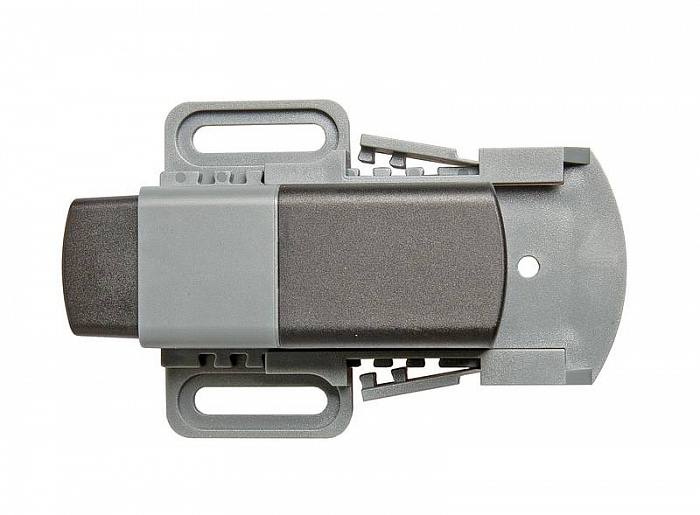

Дверной переключатель контролирует положение дверцы шкафа и изготавливается в трех вариантах, например, первый вариант может быть использоваться для включения света при открытии двери (NC) или включать вентилятор при закрытии двери (NO). Вариант с переключающим контактом (CO) может использоваться как нормально- замкнутый и / или нормально - разомкнутый контакт. Широкий механический диапазон регулировки дверного переключателя DS 013 по длине предоставляет значительные преимущества его применения: корпус регулируется по длине в диапазоне до 35 мм;  фланец с щелевыми отверстиями позволяет добавить дополнительные 21 мм. Ход самого дверного переключателя при регулировке составляет  еще 8 мм.

Особенности

  • Регулируемая установка без инструментов
  • Высокая коммутационная способность
  • Двойной фиксатор корпуса
  • Возможность подключения кабелей различного диаметра
  • Удобно использовать в сочетании со светодиодным светильником 025
  • Аналог концевого выключателя ОВЕН, Came, TDM Electriс, EKF, MEYERTEC, Emas

Технические данные

Максимальная коммутирующая способность AC 250 В, 8 (1,5) A
Срок службы VDE: > 10.000 циклов
UL: > 6.000 циклов
Подключение 4-зажима, с защитой от натяжения, момент затяжки 0,5 Нм макс.
Крепеж винт (M5)
Корпус пластиковый, цвет серо-черный с защитой UL94 V-0

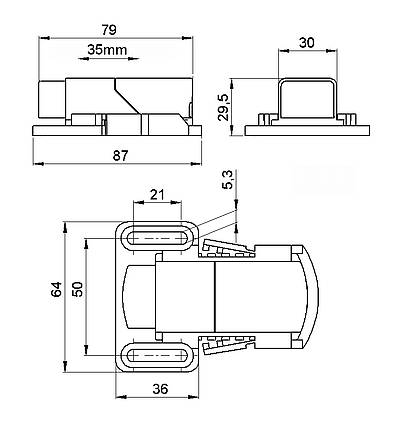

Габаритные размеры 87 x 64 x 30 мм
Вес ориентировочно 50г
Крепежное положение регулируемое по длине
Температура эксплуатации/хранения -20 до +85°C (-4 до +185°F)
Влажность эксплуатации/хранения макс. 90% RH (без выпадения конденсата)
Класс защиты IP20
Сертификаты VDE, EAC
Арт.№ Модель Кабель для подключения
01350.0-00 Переключающий контакт (СО) Кабель, многожильный провод (с наконечником) 0,75 мм ² до 1 мм ²
01351.0-00 Нормально-замкнутый контакт (NC) Кабель, многожильный провод (с наконечником) 0,75 мм ² до 1.5 мм ²
01352.0-00 Нормально-разомкнутый контакт (NO) Кабель, многожильный провод (с наконечником) 0,75 мм ² до 1.5 мм ²
