Артикул: 01352.0-00

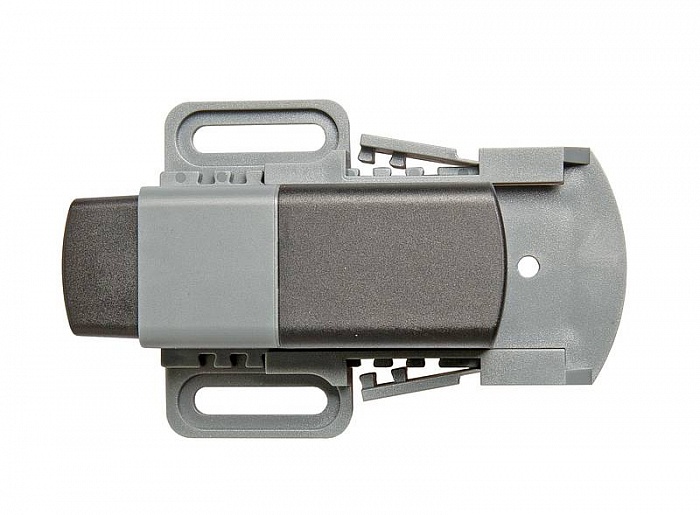

Концевой переключатель DS 013
- По заказу — срок требует уточнения
Описание
Дверной переключатель контролирует положение дверцы шкафа и изготавливается в трех вариантах, например, первый вариант может быть использоваться для включения света при открытии двери (NC) или включать вентилятор при закрытии двери (NO). Вариант с переключающим контактом (CO) может использоваться как нормально- замкнутый и / или нормально - разомкнутый контакт. Широкий механический диапазон регулировки дверного переключателя DS 013 по длине предоставляет значительные преимущества его применения: корпус регулируется по длине в диапазоне до 35 мм; фланец с щелевыми отверстиями позволяет добавить дополнительные 21 мм. Ход самого дверного переключателя при регулировке составляет еще 8 мм.
Особенности
- Регулируемая установка без инструментов
- Высокая коммутационная способность
- Двойной фиксатор корпуса
- Возможность подключения кабелей различного диаметра
- Удобно использовать в сочетании со светодиодным светильником 025
- Аналог концевого выключателя ОВЕН, Came, TDM Electriс, EKF, MEYERTEC, Emas
Технические данные
Максимальная коммутирующая способность | AC 250 В, 8 (1,5) A |
---|---|
Срок службы | VDE: > 10.000 циклов |
UL: > 6.000 циклов | |
Подключение | 4-зажима, с защитой от натяжения, момент затяжки 0,5 Нм макс. |
Крепеж | винт (M5) |
Корпус | пластиковый, цвет серо-черный с защитой UL94 V-0 |

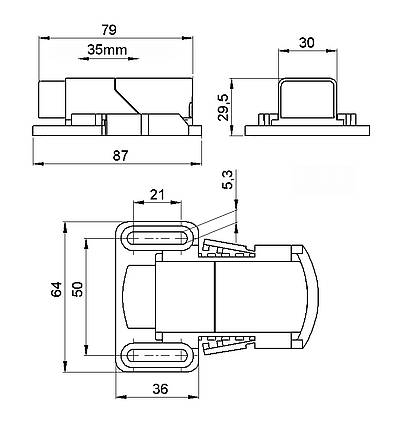

Габаритные размеры | 87 x 64 x 30 мм |
Вес | ориентировочно 50г |
Крепежное положение | регулируемое по длине |
Температура эксплуатации/хранения | -20 до +85°C (-4 до +185°F) |
Влажность эксплуатации/хранения | макс. 90% RH (без выпадения конденсата) |
Класс защиты | IP20 |
Сертификаты | VDE, EAC |
Арт.№ | Модель | Кабель для подключения |
---|---|---|
01350.0-00 | Переключающий контакт (СО) | Кабель, многожильный провод (с наконечником) 0,75 мм ² до 1 мм ² |
01351.0-00 | Нормально-замкнутый контакт (NC) | Кабель, многожильный провод (с наконечником) 0,75 мм ² до 1.5 мм ² |
01352.0-00 | Нормально-разомкнутый контакт (NO) | Кабель, многожильный провод (с наконечником) 0,75 мм ² до 1.5 мм ² |
