Артикул: 28410.0-00
Кабельный ввод DAK 284
Степень защиты
- По заказу — срок требует уточнения
Описание
В электрических шкафах с высокой степенью защиты из-за высоких колебаний температур наружного воздуха возникает перепад давлений. При разряжении или частичном вакууме через дверные уплотнения может втягиваться пыль и влага. Когда воздух внутри шкафа охлаждается может образовываться конденсат, т.к. влага не может быть удалена из шкафа. Инновационный и простой в монтаже вентиляционный кабельный ввод DAK 284 позволяет безопасное ввод кабелей и проводов в шкаф с одновременной компенсацией давления (класс защиты IP66 / IP67). Даже при небольшом избыточном давлении водонепроницаемый фильтр внутри ввода защищает от попадание воды и пыли, тем самым предохраняя от образование влаги внутри шкафа.
Особенности
- Кабельный ввод с встроенной вентиляцией
- Высокая степень защиты
- Простой монтаж
- Не подвержен остаточной деформации
- Водонепроницаемый филльтр
- Большой диапазон зажима
- Аналог Кабельный ввод в шкафах TDM, REXANT, DKC, Murrplastik, Allton, SKINTOP, SKINDICHT
Технические данные
| Крепление | резьба M12 х 1,5 / M16 х 1,5 / M20 х 1,5 |
|---|---|
| Толшина стенки шкафа | 0,5 - 3 мм с контрагайкой |
| Материал | пластик светло-серый |
| Класс зашиты | IP66 / IP67 (EN 60529) |
| Герметизация | уплотняющая прокладка NBR |
| Фильтр | PTFE |
| Монтажное положение | любое |
| Температура эксплуатации/хранения | -20 до +80 °C (-4 до +176 °F) |
| Допуски | VDE, UL File No. E471430, EAC |

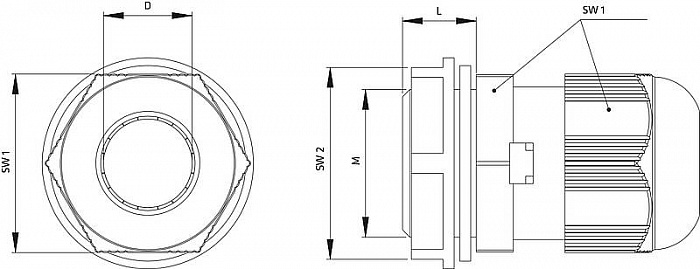

| Арт.№ | Резьба | Диаметр | Диапазон зажима D | Размер гаечного ключа [мм] | Момент затяжки | Воздушная проходимость1 | Вес | |||
|---|---|---|---|---|---|---|---|---|---|---|
| Размер M [мм] | Длина L |
SW 1 |
SW 2 |
Контргайка | Глухая гайка | |||||
| 28410.0-00 | M12 x 1,5 | 8 мм | 12,3 мм | 4 - 8 мм | 19 | 18 |
2 Нм |
2 Нм | 25 л/ч | 7 г |
| 28411.0-00 | M16 x 1,5 | 10 мм | 16,3 мм | 4 - 8 мм | 19 | 22 | 2 Нм | 2 Нм | 25 л/ч | 8 г |
| 28412.0-00 | M20 x 1,5 | 10 мм | 20,3 мм | 6 - 12 мм | 24 | 26 | 5 Нм | 5 Нм | 40 л/ч | 13 г |
1 При перепаде давлений 70 мбар
