Артикул: 28406.0-00

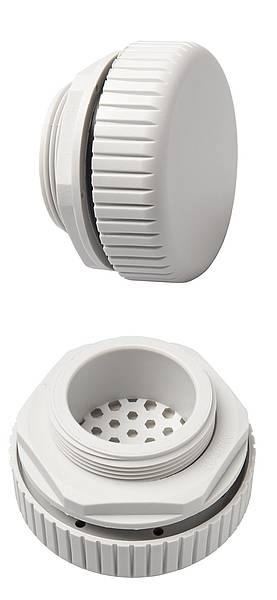

Элемент выравнивания давления DA 284
- По заказу — срок требует уточнения
Описание
В плотно закрытых электротехнических шкафах из-за высоких колебаний температуры наружного воздуха возникает разность давлений. При разрежении или частичном вакууме через дверные уплотнения в шкаф может втягиваться пыль и влага. Когда воздух внутри шкафа охлаждается, может образовываться конденсат, т.к. влага не может быть удалена из шкафа. Специально разработанный элемент выравнивания давления DA 284 позволяет регулировать изменение давления и при этом предохраняет от попадания пыли и воды. Легко монтируемый элемент выравнивания давления DA 284 обеспечивает компенсацию давления ри классе защиты IP66 (M12: IP68). Даже при небольшом избыточном давлении водонепроницаемая мембрана дает озможность выхода находящейся в шкафу влаги. Но в противоположном направлении пропускается только воздух – влага и пыль улавливаются мембраной. Элемент выравнивания давления используется в шкафах и корпусах в соответствии с DIN EN 62208.
Особенности
- Высокий класс защиты
- Водонепроницаемая мембрана
- Простой монтаж
- Аналог Устройство компенсации давления в шкафах TDM, IEK
Технические данные
| Крепление | резьба M40 x 1,5 или M12 x 1,5 с гайкой |
|---|---|
| Mомент затяжки | M40: 5 Нм, M12: 0,5 Нм |
| Монтажная глубина | M40: прибл. 16 мм, M12: прибл. 8 мм |
| Уплотнение | уплотнительное кольцо NBR |
| Фильтр | водонепроницаемая мембрана |

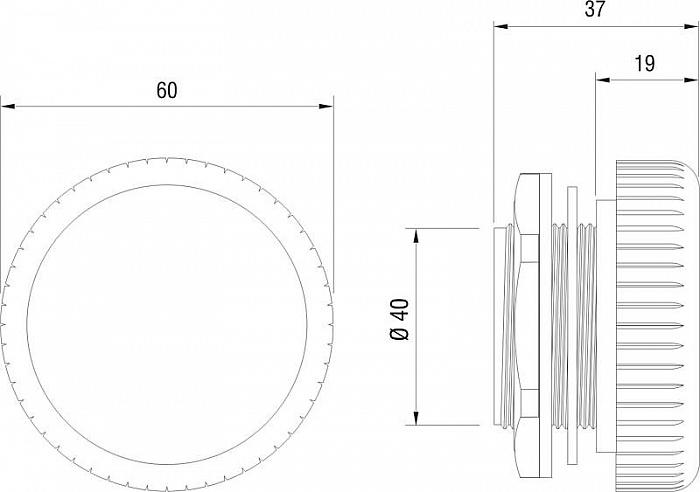

| Габариты | M40: Ø 60 x 37 мм, M12: Ø 17 x 17,5 мм |
| Монтажное положение | любое |
Документы
| Арт. № | Резьба | Материал | Степень защиты | Воздухопроницаемость1 |
Температура эксплуатации/хранения |
Комплект | Вес (прибл.) | Допуски | |
|---|---|---|---|---|---|---|---|---|---|
| 28400.0-00 | M40 x 1,5 | пластмасса, светло-серая |
IP66 (EN 60529) / IPX9K (EN 40050-9) |
1200 l/h |
от -35 до +70 °C (от -31 до +158 °F) |
2 штуки | 90 г (45 г./шт.) | - | EAC |
| 28400.0-01 | M40 x 1,5 | пластмасса, светло-серая |
IP66 (EN 60529) / IPX9K (EN 40050-9) |
1200 l/h |
от -35 до +70 °C (от -31 до +158 °F) |
1 штука | 45 г | - | EAC |
| 28400.0-04 | M40 x 1,5 | пластмасса, светло-серая |
IP66 (EN 60529) / IPX9K (EN 40050-9) |
1200 l/h |
от -35 до +70 °C (от -31 до +158 °F) |
100 штук | 4,5 кг (45 г./шт.) | - | EAC |
| 28405.0-00 | M40 x 1,5 |
пластмасса UL94 V-0, светло-серая, высокая атмосферо- и УФ-стойкость, согласно UL746C (f1) |
IP66 (EN 60529) / IPX9K (EN 40050-9) |
1200 l/h |
от -45 до +70 °C (от -49 до +158 °F) |
2 штуки | 120 г (60 г./шт.) |
UL File No. E234324 |
EAC |
| 28406.0-00 | M12 x 1,5 |
пластмасса UL94 V-0, светло-серая, высокая атмосферо- и УФ-стойкость, согласно UL746C (f1) |
IP68 (EN 60529) | 120 l/h |
от -40 до +70 °C (от -40 до +158 °F) |
2 штуки | 4 г (2 г./шт.) |
UL File No. E234324 |
EAC |
1 при мин. разности давлений 70 мбар
