Артикул: 01012.0-20

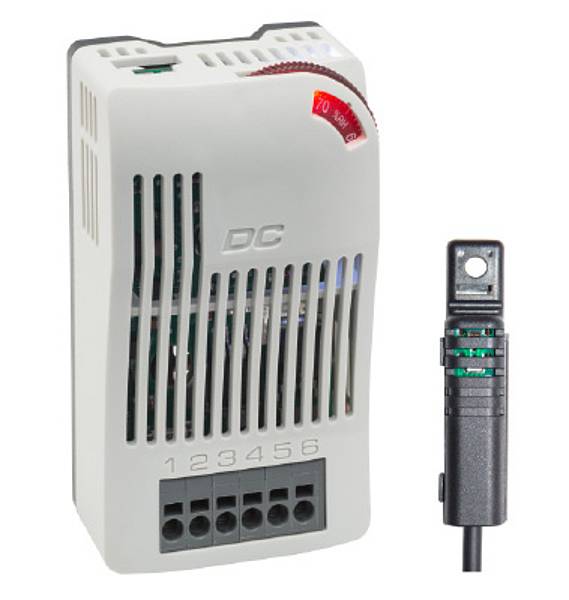

Электронный гигростат DCF 010
Напряжение
Диапозон настройки
Цена с НДС
По запросу
Наличие
Отсутствует
- По заказу — срок требует уточнения
Описание
Электронный гигростат со встроенным модулем коммутации используется для управления устройствами с постоянным током и высокой мощности в шкафах управления и электрощитах. Нагреватели, охладители, вентиляторы с фильтром или сигнальные устройства могут напрямую управляться через внутреннюю электронную схему. Внешний датчик может быть расположен свободно в любом месте шкафа управления для точного контроля относительной влажности. Кроме того, данный гигростат доступен в версиях, которые не только измеряют относительную влажность, но и дополнительно - температуру через внешний датчик.
Особенности
- Высокая коммутирующая способность DC
- Регулируемая влажность
- Маленький гистерезис
- Оптический дисплей (LED)
- Интегрированный коммутационный модуль
- Точное измерение через внешний датчик
Технические данные
| Точность срабатывания (влажность) | 4 % RH (±1 % погрешность) при +25 °C (+77 °F), 50 % RH |
|---|---|
| Время реагирования | прибл. 5 сек. |
| Внешний датчик |
кабель 2 м с креплением винтом или на DIN рейку (входит в комплект поставки) |
| Тип контакта |
Нормально открытый контакт NO (MOSFET) или нормально закрытый контакт NC (MOSFET) |
| Срок службы | > 100.000 циклов |
| Рабочее напряжение | DC 20 до 56 В |
| Рабочий индикатор | светодиод |
| Подключение |
6-полюсный терминал: многожильный провод1 1,5 мм² (AWG 16); Максимум. 2,5 мм² (AWG 12) |
| Крепление | зажим для DIN шины 35 мм, согл. EN 60715 |
| Корпус | пластмасса UL94 V-0, серый (двухцветный) |

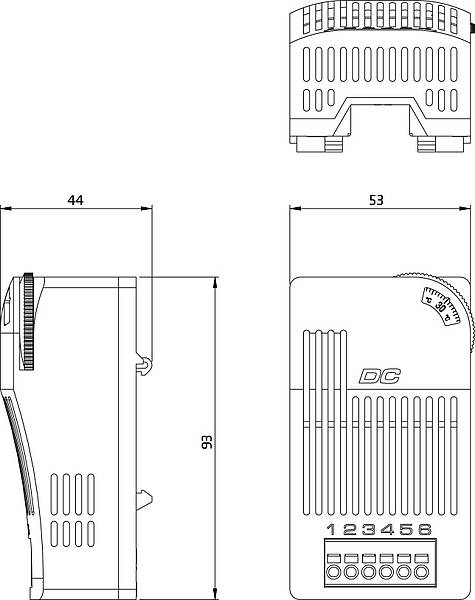

| Габариты | 93 x 53 x 44 мм |
| Вес | прибл. 120 г (включая датчик) |
| Монтажное положение | вертикальное |
| Температура хранения | от -40 до +80 °C (от -40 до +176 °F) |
| Влажность при эксплуатации/хранении | макс. 90 % RH (без образования конденсата) |
| Степень защиты | IP20 |
| Допуски | UL File No. E164102, VDE, EAC |
| Примечание | другие версии по запросу |
1 При подключении многожильным проводом должны быть использованы наконечники.
| Арт. № |
Макс. коммутационная способность |
Температура эксплуатации |
Основная функция переключения диапазон влажности |
Вторичная функция². Переключения Температура включения |
Контакт (основной) |
|---|---|---|---|---|---|
| 01012.0-20 | DC 15 A |
от -30 до +40 °C (от -22 до +104 °F) |
от 40 до 90 % отн. вл. | +5 °C (+41 °F) фикс.уставка | Нормально-разомкнутый (NO) |
| 01012.0-21 | DC 13 A |
от -30 до +50 °C (от -22 до +122 °F) |
от 40 до 90 % отн. вл. | +5 °C (+41 °F) фикс.уставка | Нормально-разомкнутый (NO) |
| 01012.0-22 | DC 11 A |
от -30 до +60 °C (от -22 до +140 °F) |
от 40 до 90 % отн. вл. | +5 °C (+41 °F) фикс.уставка | Нормально-разомкнутый (NO) |
