Артикул: 11881.0-30

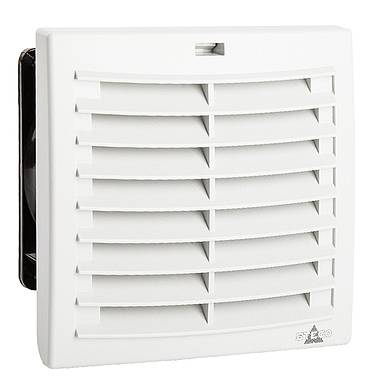

Решетки с фильтром к FPO 018, 124*124 мм, арт. 11881.0-30
Направление воздушного потока
Размер решетки
- По заказу — срок требует уточнения
Описание
Вентиляторы с фильтром предназначены для охлаждения и поддержания оптимальной температуры воздуха в электротехнических шкафах с электронными и электрическими компонентами. Охлаждение температуры воздуха внутри шкафа происходит за счет принудительной вентиляции наружным воздухом, проходящим через фильтр. Принудительный поток воздуха предотвращает образование так называемых "горячих карманов" в электрошкафу, тем самым защищая электронные компоненты от перегрева.
Вентилятор с фильтром Плюс использует новую технологию выхода воздуха из электротехнического шкафа через специальную жалюзийную решетку (без фильтра), тем самым увеличивается расход воздуха. Монтаж вентилятора выполняется новым, уникальным защелкиванием и обеспечивает надежность и герметичность. В зависимости от вида применения доступны две версии вентилятров с фильтром - FPI и FPO. Серия FPI - вентиляторы с фильтром, которые подают воздух внутрь электротехнического шкафа (буква "I" - означает "IN") и устанавливаются в его нижней части. Комплект FPI состоит из вентилятора с фильтром и решетки с жалюзи (без фильтра). Серия FPO - вентиляторы, которые выдувают воздух из электротехнического шкафа (буква "О" - означает "OUT") и устанавиваются в верхней его части для предотвращения "горячих карманов". Комплект FPO состоит из вентилятора с жалюзийной решеткой (без фильтра) и решетки с фильтром. Серия Вентиляторов с фильтром Плюс разработана для работы в помещениях.
Особенности
- Новая технология жалюзийной решетки для увеличения расхода воздуха
- Легко устанавливается
- Тест степени защиты / Экологическая оценка независимыми исследовательскими институтами (VDE& UL )
- Два варианта по направлению потока воздуха (FPI/FPO)
- Стандартные отверстия для установки (5 размеров)
- Всего один фильтр
Технические данные
Документы
Осевой вентилятор на шарикоподшипниках |
срок службы L10 в +40 ° C (+104 ° F): мин. 37.000 ч корпус вентилятора - алюминиевый, ротор-металлический |
---|---|
Подключение | многожильных провода, 300 мм |
Корпус, крышка, жалюзи |
пластмасса в соот.UL94 V-0, светло-серая; высокая атмосферо - и УФ-стойкость, согласно UL746C (f1) |

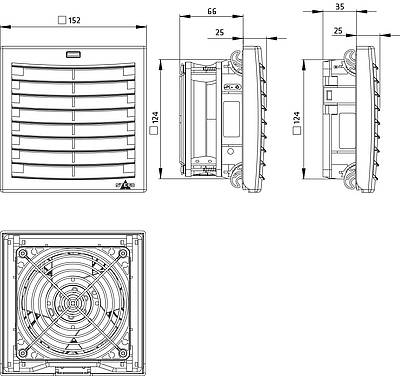

Размер отверстия в электротехническом шкафу | 124 x 124+1 мм |
Монтажная рама |
4 встроенных зажимных устройства с трещеткой для монтажа (6 ступеней фиксации для крепления на стене от 1 до 4 мм). Возможно дополнительное крепление винтами1. |
Фильтровальная ткань | G3 согл. DIN EN 779, степень фильтрации 84 % |
Материал фильтра |
синтетическое волокно прогрессивной структуры, термостойкое до 100 °C, самозатухающее класс F1, Влагостойкое до относительной влажности воздуха 100 % RH, многоразовый |
Температура эксплуатации/хранения | от -40 дo +70 °C (-40 дo +158 °F) |
Влажность при эксплуатации/хранении | макс. 90 % RH (без образования конденсата) |
Степень защиты/класс защиты | IP54 / I (провод заземления) |
Экологическая оценка по UL/NEMA | UL TYPE 12 / NEMA 12 |
Допуски, Разрешения | VDE, UL File No. E234324, EAC |
Примечание | другие напряжения по запросу |
1 Точки для крепления винтами указаны на монтажной рам
НАПРАВЛЕНИЕ ВОЗДУШНОГО ПОТОКА "НАРУЖУ" (OUT): РЕШЕТКА С ФИЛЬТРОМ ДЛЯ ВХОДА ВОЗДУХА FPO 118

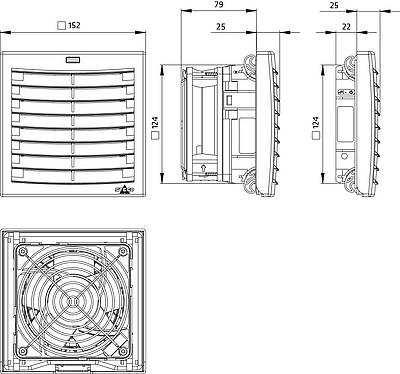

Арт. № | Монтажная глубина | Вес (прибл.) | Фильтровальная ткань |
---|---|---|---|
11881.0-30 | 22 мм |
0,2 кг |
G3 согл. DIN EN 779, степень фильтрации 84 % |
