Артикул: 02542.3-11
LED 025 (Светильник Эколайн)
Напряжение
Включатель
- По заказу — срок требует уточнения
Описание

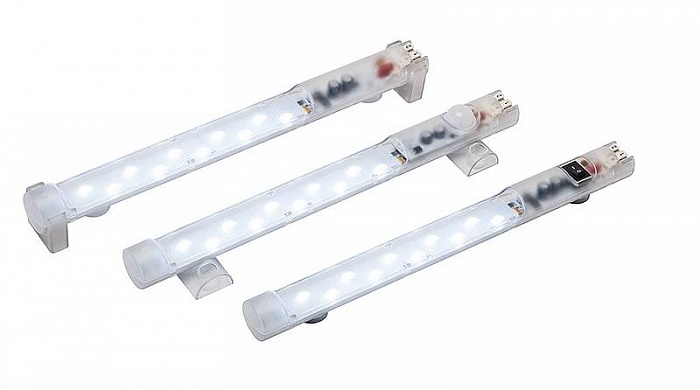

Светильники серии LED 025 пригодны для всех типов электрических шкафов и щитов с высокой плотностью монтажа. Светильники имеют продолжительный срок службы благодаря LED технологии. Светильники с магнитным креплением могут располагаться в любом месте стального шкафа. Альтернативно они могут крепиться механически. Серия светильников Эколайн является упрощенной версией стандартного светильника LED 025 и имеет сдвоенные зажимные клеммники для подключения проводов. Благодаря этому сохраняется возможность для последовательного подключения до 10 светильников.
Особенности
- Широкий диапазон напряжений
- Встроенный блок питания
- Возможность последовательного подключения
- С большим сроком службы, прост в обслуживании
- Крепление на магнитах или винтами
- Сдвойный зажимной клеммник
- Крепление магнитами, винтами и зажимом
- Аналог светильников DKC, Finder, Rittal, Phannenbrg, Schneider Electric, Legrand, ABB
Технические данные
| Потребляемая мощность | макс. 5 Вт |
|---|---|
| Сила света | 400 лм при 120° (соответствует 1.200 лм лампе накаливания при 360° или 95 Вт) |
| Источник света |
LED, угол излучения 120° Цвет освещения: дневной свет, цветовая температура: 6.000 до 7.000 K |
| Срок службы | 60.000 ч при +20 °C (+68 °F) |
| Подключение |
2 сдвоенных зажимных клеммника для жесткого провода 2,5 мм2 или 1,5 мм2 для многожильного с наконечником |
| Крепление |
(M5) для магнитного и механического крепления, (М6) для крепления клипсовыми держателями, max. крутящий момент 2 Nm |
| Корпус | пластмасса, прозрачная |

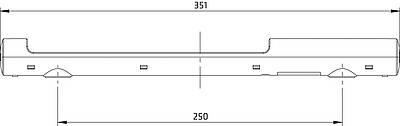

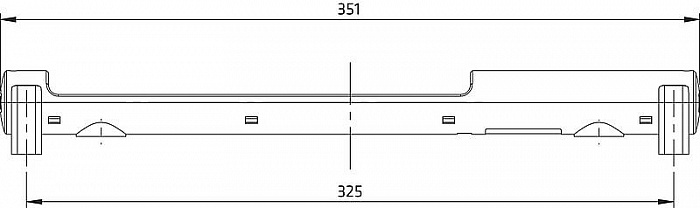

| Габариты | см. рисунок |
| Вес | 0,2 кг |
| Темп. эксплуатации/хранения | от -30 до +60 °C (от -22 до +140 °F) / от -40 до +85 °C (от -40 до +185 °F) |
| Влажность при эксплуатации/хранении | макс. 90 % RH (без образования конденсата) |
| Степень/Класс защиты | IP20 / II (с двойной изоляцией), |
Варианты монтажа: Светильники доступны с магнитным креплением, что облегчает установку в любом месте стального шкафаили электрощита. Наиболее популярно - механическое крепление светодиодного светильника LED 025 винтами. Крепление светильника LED 025 может быть выполнено в специальные клипсы. Клипсы могут быть расположены в любом месте шкафа и крепятся винтами к стене шкафа. Лампа защелкивается в клипсы и может поворачиваться в них, в обоих направлениях. Обладая полным углом поворота, до 180 °, он обеспечивает идеальное освещение в электрощите или шкафу управления.
Примечание: Не разрешается использовать светильник для бытового освещения.
Документы
| Арт. № Магнитное крепление | Арт. № Крепление винтами | Арт. № Крепление зажимом | Рабочее напряжение | Включатель | Допуски | ||
|---|---|---|---|---|---|---|---|
| 02540.3-10 | 02540.3-11 | 02540.3-13 |
AC 100-240 В, 50/60 Гц (мин.: AC 90 В; макс.: AC 265 В) DC 90-110 В (мин.: DC 80 В; макс.: DC 125 В) |
переключатель | VDE (Рег.№E788)1 | UL File No. E234324 | EAC |
| 02541.3-10 | 02541.3-11 | 02541.3-13 |
AC 100-240 В, 50/60 Гц (мин.: AC 90 В; макс.: AC 265 В) DC 90-110 В (мин.: DC 80 В; макс.: DC 125 В) |
PIR сенсор движения2 | VDE (Рег.№E788)1 | UL File No. E234324 | EAC |
| 02542.3-10 | 02542.3-11 | 02542.3-13 |
AC 100-240 В, 50/60 Гц (мин.: AC 90 В; макс.: AC 265 В) DC 90-110 В (мин.: DC 80 В; макс.: DC 125 В) |
Отсутствует | VDE (Рег.№E788)1 | UL File No. E234324 | EAC |
| 02540.1-10 | 02540.1-11 | 02540.1-13 | DC 24-48 В (мин.: DC 20 В; макс.: DC 60 В) | переключатель | VDE (Рег.№E788)1 | UL File No. E234324 | EAC |
| 02541.1-10 | 02541.1-11 | 02541.1-13 | DC 24-48 В (мин.: DC 20 В; макс.: DC 60 В) | PIR сенсор движения2 | VDE (Рег.№E788)1 | UL File No. E234324 | EAC |
| 02542.1-10 | 02542.1-11 | 02542.1-13 | DC 24-48 В (мин.: DC 20 В; макс.: DC 60 В) | Отсутствует | VDE (Рег.№E788)1 | UL File No. E234324 | EAC |
¹ VDE сертификат (Рег.№ Е788); 2 прим. 5 мин. постоянная продолжительность включения
