Артикул: 02540.2-01

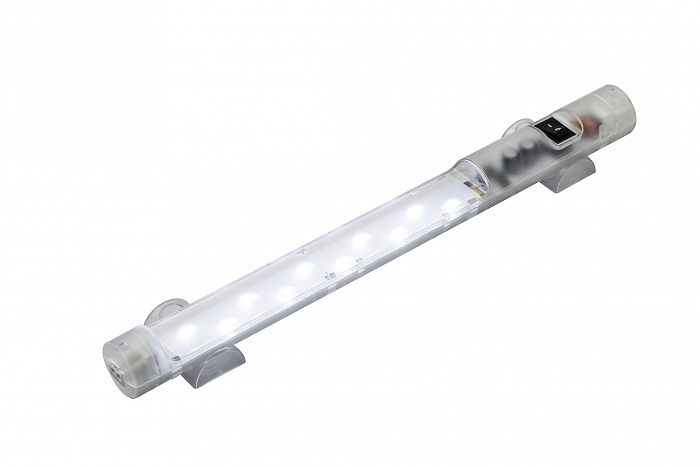

LED 025 (Светильник светодиодный), DC 12 B, арт.02540.2-01
Напряжение
Включатель
- По заказу — срок требует уточнения
Описание
Светильники серии LED 025 пригодны для всех типов электрических шкафов и щитов с высокой плотностью монтажа. Светильники имеют продолжительный срок службы благодаря LED технологии. Светильники с магнитным креплением могут располагаться в любом месте стального шкафа. Альтернативно они могут крепиться механически. Входная мощность позволяет подключать до 10 светильников последовательно (версия DC 12В до 5 светильников последовательно). Оба входных и выходных штекера защелкиваются в своих гнездах. Светильник может быть быстро подключен к сети с помощью встроенного блока питания.
Особенности
- Широкий диапазон напряжений
- Встроенный блок питания
- Возможность последовательного подключения
- С большим сроком службы, прост в обслуживании
- Крепление на магнитах или винтами
- Выключатель или сенсор движения
- Крепление магнитами, винтами и зажимом
- Аналог светильников DKC, Finder, Rittal, Phannenbrg, Schneider Electric, Legrand, ABB
Технические данные
| Потребляемая мощность | макс. 5 Вт |
|---|---|
| Сила света | 400 лм при 120° (соответствует 1.200 лм лампе накаливания при 360° или 95 Вт) |
| Источник света | LED, угол излучения 120° |
| Цвет освещения: дневной свет, цветовая температура: 6.000 до 7.000 K | |
| Срок службы | 60.000 ч при +20 °C (+68 °F) |
| Подключение | 2-полюсное штепсельное соединение с замком-защёлкой |
| AC: макс. 2,5 A / AC 240 В, цвет: белый | |
| DC: макс. 2,5 A / DC 60 В, цвет: синий | |
| Крепление | (M5) для магнитного и механического крепления, (М6) для крепления |
| клипсовыми держателями, max. крутящий момент 2 Nm | |
| Корпус | пластмасса, прозрачная |

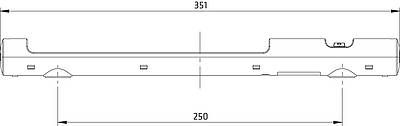

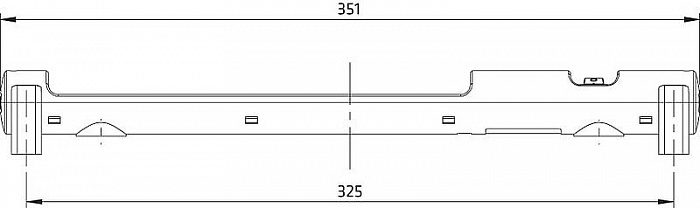

| Габариты | см. рисунок |
| Вес | 0,2 кг |
| Темп. эксплуатации/хранения | от -30 до +60 °C (от -22 до +140 °F) / от -40 до +85 °C (от -40 до +185 °F) |
| Влажность при эксплуатации/хранении | макс. 90 % RH (без образования конденсата) |
| Степень/Класс защиты | IP20 / II (с двойной изоляцией), |
| DC 12 B: IP20 / III (для сверхнизкого напряжения) |
Варианты монтажа: Светильники доступны с магнитным креплением, что облегчает установку в любом месте стального шкафа или электрощита. Наиболее популярно - механическое крепление светодиодного светильника LED 025 винтами. Крепление светильника LED 025 может быть выполнено в специальные клипсы. Клипсы могут быть расположены в любом месте шкафа и крепятся винтами к стене шкафа. Лампа защелкивается в клипсы и может поворачиваться в них, в обоих направлениях. Обладая полным углом поворота, до 180 °, он обеспечивает идеальное освещение в электрощите или шкафу управления.
Примечание: Не разрешается использовать светильник для бытового освещения.
Документы
| Арт. № Магнитное крепление | Арт. № Крепление винтами | Арт. № Крепление зажимом | Рабочее напряжение | Включатель | Допуски | ||
|---|---|---|---|---|---|---|---|
| 02540.0-00 | 02540.0-01 | 02540.0-03 | AC 100-240 В, 50/60 Гц (мин.: AC 90 В; макс.: AC 265 В) | переключатель | UL File No. E234324 | VDE | EAC |
| 02540.1-00 | 02540.1-01 | 02540.1-03 | DC 24-48 В (мин.: DC 20 В; макс.: DC 60 В) | переключатель | UL File No. E234324 | VDE | EAC |
| 02540.2-00 | 02540.2-01 | 02540.2-03 | DC 12 B (мин.: DC 10 В; макс.: DC 16 В) | переключатель | UL File No. E234324 | - | EAC |
| 02541.0-00 | 02541.0-01 | 02541.0-03 | AC 100-240 В, 50/60 Гц (мин.: AC 90 В; макс.: AC 265 В) | PIR сенсор движения¹ | UL File No. E234324 | VDE | EAC |
| 02541.1-00 | 02541.1-01 | 02541.1-03 | DC 24-48 В (мин.: DC 20 В; макс.: DC 60 В) | PIR сенсор движения¹ | UL File No. E234324 | VDE | EAC |
¹ прим. 5 мин. постоянная продолжительность включения
