Артикул: 01011.0-21

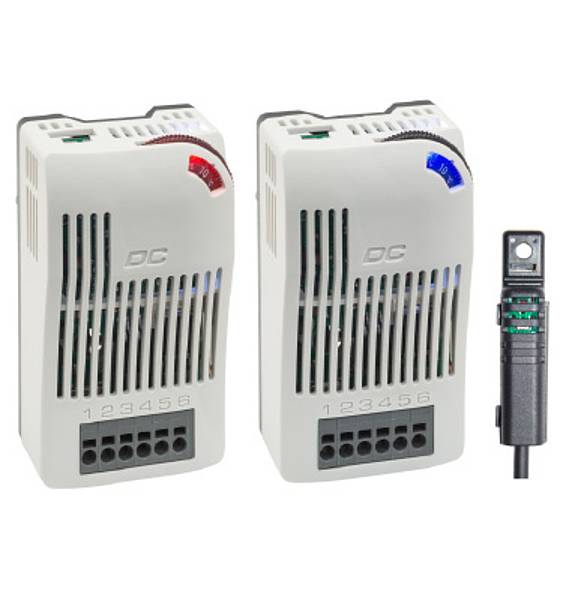

Электронный термостат DCT 010
Температура
Диапозон настройки
- По заказу — срок требует уточнения
Описание
Электронный термостат со встроенным модулем переключения используется для управления устройствами с постоянным током с высокой мощностью в шкафах управления и коммутации. Нагреватели, охладители, вентиляторы с фильтром или сигнальные устройства могут напрямую управляться через внутреннюю электронную схему. Для точного измерения температуры внешний датчик можно свободно размещать в любом месте шкафа управления. Кроме того, этот термостат доступен в версиях, которые не только измеряют температуру через внешний датчик, но и дополнительно - относительную влажность.
Особенности
- Высокая коммутирующая способность DC
- Регулируемая температура
- Маленький гистерезис
- Оптический дисплей (LED)
- Интегрированный коммутационный модуль
- Точное измерение через внешний датчик
Технические данные
| Точность срабатывания (температура) | 3 K (±1 K погрешность) при +25 °C (+77 °F), 50 % RH |
|---|---|
| Время срабатывания | прибл. 5 сек. |
| Внешний датчик | кабель 2 м с креплением на DIN рейку (входит в комплект поставки) |
| Тип контакта |
Нормально открытый контакт NO (MOSFET) или Нормально закрытый контакт NC (MOSFET) |
| Срок службы | > 100.000 циклов |
| Рабочее напряжение | DC 20 до 28 В |
| Оптический индикатор | светодиод |
| Подключение |
6-полюсный терминал: многожильный провод1 1,5 мм² (AWG 16); Максимум. 2,5 мм² (AWG 12) |
| Крепление | зажим для 35 мм DIN рейки, EN 60715 |
| Корпус | пластмасса согласно UL94 V-0, Серый (двухцветный) |

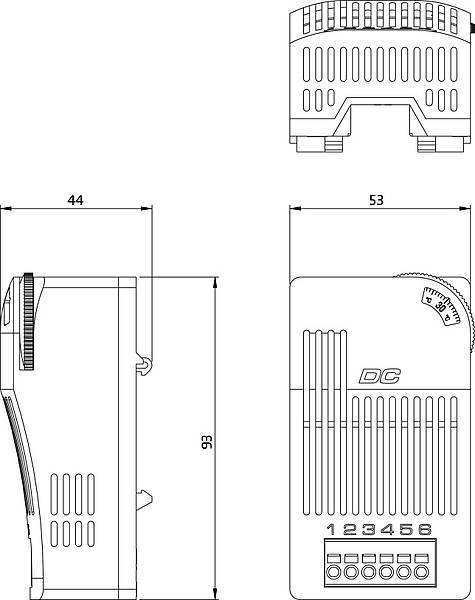

| Размеры | 93 x 53 x 44 мм |
| Вес | прибл. 120 г (включая датчик) |
| Монтажное положение | вертикальное |
| Температура хранения | от -40 до +80 °C (от -40 до +176 °F) |
| Влажность эксплуатации/хранения | макс. 90 % RH (без образования конденсата) |
| Степень защиты | IP20 |
| Допуски | UL File No. E164102, VDE, EAC |
| Примечание |
другие варианты (например, диапазоны настройки и по ° F) по запросу |
1 При подключении многожильным проводом должны быть использованы наконечники.
Документы
| Арт. № |
Макс. коммутационная способность |
Температура эксплуатации |
Первичная функция. Диапазон настройки температуры |
Вторичная функция². Уставка влажности |
Контакт (первичный) |
|---|---|---|---|---|---|
| 01011.0-21 | DC 13 A |
от -30 до +50 °C (от -22 до +122 °F) |
от -10 до +50 °C | - |
Нормально-разомкнутый (NO) |
| 01011.0-22 | DC 11 A |
от -30 до +60 °C (от -22 до +140 °F) |
от 0 до +60 °C | - |
Нормально-разомкнутый (NO) |
| 01011.0-41 | DC 13 A |
от -30 до +50 °C (от -22 до +122 °F) |
от -10 до +50 °C |
65 % отн. вл. фиксированная |
Нормально-замкнутый (NC) |
| 01011.0-42 | DC 11 A |
от -30 до +60 °C (от -22 до +140 °F) |
от 0 до +60 °C |
65 % отн. вл. фиксированная |
Нормально-замкнутый (NC) |
² Версии со вторичной функцией переключения также могут регистрировать влажность и, следовательно, обеспечивают дополнительную защиту электроники.
переключения: 4% относительной влажности (± 1%) при +25 ° C (+77 ° F), относительная влажность 50%.
