Артикул: 01010.0-10

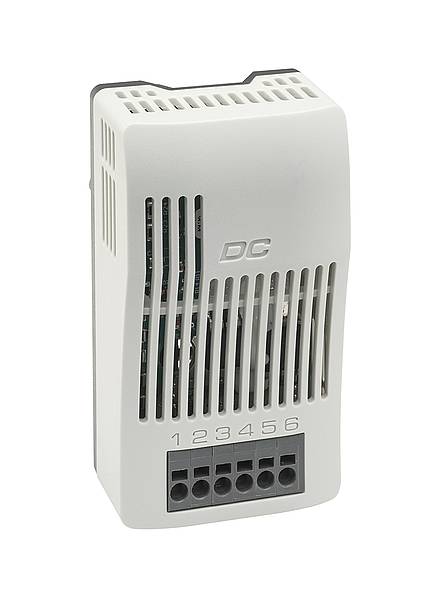

Коммутационный модуль DCM 010
Напряжение
Диапозон настройки
Цена с НДС
По запросу
Наличие
Отсутствует
- По заказу — срок требует уточнения
Описание
Коммутационный модуль предназначен для коммутации оборудования постоянного тока с высокими номиналами тока. Управление осуществляется через свободный коммутационный контакт (термостат или гигростат), который соединен между контактами 3 и 4. Для включения модуля, используется внутренне генерируемый сигнал тока. Это должно быть обеспечено, чтобы внешний контакт мог безопасно переключать этот сигнал тока.
Особенности
- Высокая коммутирующая способность DC
- Универсальное применение
- Широкий диапазон напряжения постоянного тока
- Простое подключение
Технические данные
| Тип контакта | нормально - разомкнутый (MOSFET) |
|---|---|
| Срок службы | > 100.000 циклов |
| Рабочее напряжение | DC 20 В до 56 В |
| Управляющий контакт - сигнальный ток |
3 mA при DC 20 V / 4,5 mA при DC 24 V 14 mA при DC 48 V / 17 mA при DC 56 V |
| Подключение |
6-полюсный терминал: многожильный провод1 1,5 мм² (AWG 16); Максимум. 2,5 мм² (AWG 12) |
| Крепление | зажим для шины 35 мм, согл. DIN EN 60715 |
| Корпус | пластмасса UL94 V-0, серый (двухцветный) |

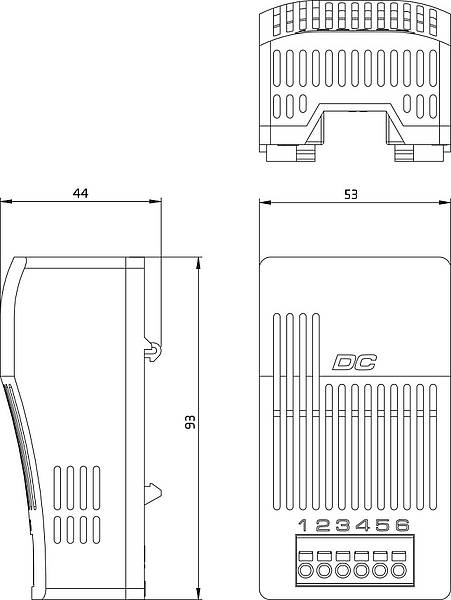

| Габариты | 93 x 53 x 44 мм |
| Вес | прибл. 65 г |
| Монтажное положение | вертикальное |
| Температура эксплуатации | см. таблицу с артикулами ниже |
| Температура хранения | от -40 до +80 °C (от -40 до +176 °F) |
| Влажность при эксплуатации/хранении | макс. 90 % RH (без образования конденсата) |
| Степень защиты | IP20 |
| Допуски | UL File No. E342261, VDE, EAC |
| Примечание | другие версии по запросу |
1 При подключении многожильным проводом должны быть использованы наконечники.
Документы
| Арт. № | Макс. коммутационная способность | Температура эксплуатации |
|---|---|---|
| 01010.0-00 | DC 15 A | -от -30 до +40 °C (от -22 до +104 °F) |
| 01010.0-10 | DC 13 A | от -30 до +50 °C (от -22 до +122 °F) |
| 01010.0-20 | DC 11 A | от -30 до +60 °C (от -22 до +140 °F) |
