Описание

KTO 011: нормально-замкнутый контакт (NC) для регулирования нагревателей.

KTS 011: нормально-разомкнутый контакт (NO) для регулирования вентиляторов с фильтром, теплообменников, приборов охлаждения или для включения сигнальных датчиков при превышении температуры.

Особенности

  • Широкий диапазон настройки
  • Небольшой размер
  • Простой монтаж
  • Высокая коммутационная способность
  • Аналог термостатов Silart, Rittal, Phannenbrg, DBK, Finder, Скат Технолоджи,Schneider Electric

Технические данные

Разность температур переключения 7 K (± 4 К погрешность)
Чувствительный элемент термобиметалл
Тип контакта щелчковый контакт
Срок службы > 100.000 циклов
Макс. коммутационная способность AC 250 В, 10 (2) A
AC 120 В, 15 (2) A
DC 30 Вт при DC 24 В до DC 72 В
Макс. пусковой ток AC 16 A за 10 сек.
Подключение 2-полюсный терминал, максимальный момент затяжки 0,5 Нм:
жесткий провод 2,5 мм² (AWG 14)
многожильный провод1 1,5 мм² (AWG 16)
Крепление зажим для шины 35 мм согл. DIN EN 60715
Корпус пластмасса UL94 V-0, светло-серая

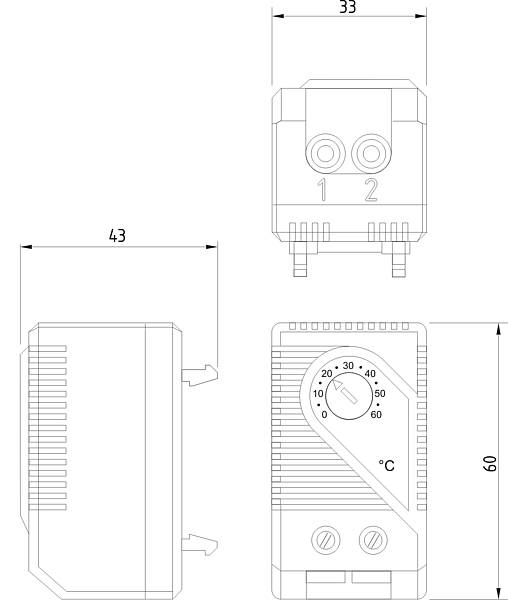

Габариты 60 x 33 x 43 мм
Вес прибл. 40 г
Монтажное положение любое
Температура эксплуатации/хранения от -45 до +80 °C (от -49 до +176 °F)
Влажность при эксплуатации/хранении макс. 90 % RH (без образования конденсата)
Степень защиты IP20

¹ При подключении многожильным проводом должны быть использованы наконечники.


Важное примечание: контактная система регулятора подвергается воздействию окружающей среды, таким образом, контактное сопротивление может измениться. Это может привести к падению напряжения и / или самостоятельному нагреву контактов.


Диапазоны настройки Арт. № Нормально-замкнутый (NC) Арт. № Нормально-разомкнутый (NO) Допуски
от 0 до +60 °C 01140.0-00 01141.0-00 VDE - - EAC
от -10 до +50 °C 01142.0-00 01143.0-00 VDE UL File No. E164102 - EAC
от +20 до +80 °C 01159.0-00 01158.0-00 VDE UL File No. E164102 CSA EAC
от +32 до +140 °F 01140.9-00 01141.9-00 VDE UL File No. E164102 CSA EAC
от +14 до +122 °F 01142.9-00 01143.9-00 VDE UL File No. E164102 CSA EAC
от 0 до +60 °C 01146.9-00 01147.9-00 VDE UL File No. E164102 CSA EAC
от -15 до +45 °C 01157.0-00 01156.0-00 VDE UL File No. E164102 CSA EAC
