Описание

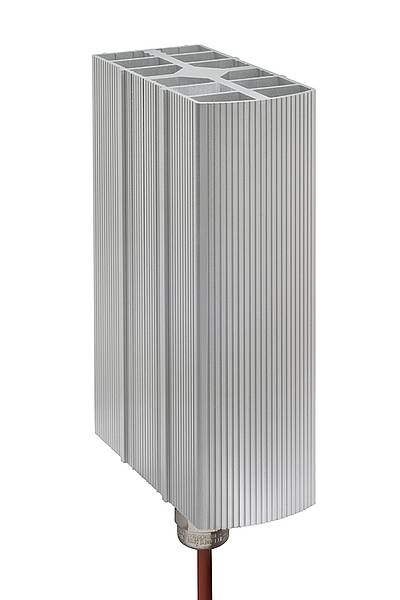

Взрывозащищенный нагреватель температурного класса T3 (200 ° C макс.) для обогрева и предотвращения образования конденсата. Применяется в электротехнических шкафах управления, распределительных шкафах, а также в измерительном оборудовании.
Особенности
- Для взрывоопасных зон
- Большая поверхность теплообмена
- Монтаж на DIN-рейку и винтами
- Возможность применения приколебании напряжения
- Температурный класс T3
- Прост в обслуживании
- Аналог взрывозащищенных нагревателей Ризур, Горэлтех, Trafag, ICEFREE Ex, Атлант-Проджект, нагревателей GRINVICH
Технические данные
| Температурный класс | T3 |
|---|---|
|
Тип взрывозащиты Ex II 2 GD По газам По пыли |
Ex db IIC T3 Gb Ex tb IIIC T200°C Db IP66 |
| Температура окружающего воздуха | от -60 до +85 °C (от -76 до +185 °F) |
| Температура на поверхности | макс. +200 °C (+392 °F) |
| Нагревательный элемент | мощный резистор |
| Корпус | алюминиевый профиль, аннодированое серебро |
| Подключениe |
Кабель в силиконовой оплетке 3 х 0,75 мм² (без галогенов), длина 1 м |
| Подключение РЕ | от 0,75 до 2,5 мм² |
| Крепление |
на DIN рейку 35 мм, EN 60715 для нагревателей размерами 80х48 мм и 120х60 мм Крепление винтами с 2-мя отверстиями для всех нагревателей опция для крепления |
| Монтажное положение | вертикальный воздушный поток воздуха (подключение снизу) |
| Температура хранения | от -60 до +85 °C (от -76 до +185 °F) |
| Влажность при эксплуатации/хранения | макс. 90 % RH (без образования конденсата) |
| Степень защиты/Kласс защиты | IP66 / I (провод заземления) |
| Допуски |
EPS 16 ATEX 1 109 X IECEx EPS 16.0048X EAC (Сертификат соответствия таможенного союза) |
Документы
|
Монтаж на DIN-рейку Арт. № |

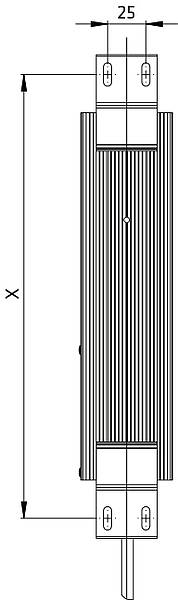

Монтаж винтами Арт. № Межосевое расст. X |
Рабочее напряжение |
Мощность нагрева |
Рекоменд. предохр. (задерж. времени) |

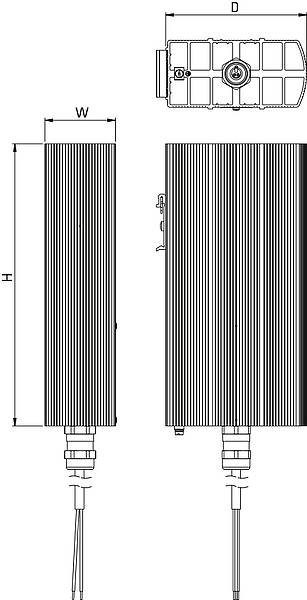

Размеры (Г x Ш x В) |
Вес (прибл.) |
||
|---|---|---|---|---|---|---|---|---|
| 02031.0-00 | 02031.0-10 | 150 мм | AC 230 В | 50 Вт | 0,5 A |
80 x 48 x 110 мм |
0,7 кг | |
| 02031.9-00 | 02031.9-10 | 150 мм | AC 120 В | 50 Вт | 1,0 A |
80 x 48 x 110 мм |
0,7 кг | |
| 02032.0-00 | 02032.0-10 | 225 мм | AC 230 В | 100 Вт | 1,0 A |
80 x 48 x 180 мм |
1,0 кг | |
| 02032.9-00 | 02032.9-10 | 225 мм | AC 120 В | 100 Вт | 2,0 A |
80 x 48 x 180 мм |
1,0 кг | |
| 02033.0-00 | 02033.0-10 | 225 мм | AC 230 В | 150 Вт | 1,5 A | 120 x 60 x 180 мм | 1,4 кг | |
| 02033.9-00 | 02033.9-10 | 225 мм | AC 120 В | 150 Вт | 3,0 A | 120 x 60 x 180 мм | 1,4 кг | |
| 02034.0-00 | 02034.0-10 | 300 мм | AC 230 В | 200 Вт | 2,0 A | 120 x 60 x 240 мм | 1,7 кг | |
| 02034.9-00 | 02034.9-10 | 300 мм | AC 120 В | 200 Вт | 4,0 A | 120 x 60 x 240 мм | 1,7 кг | |
| - | 02035.0-10 | 275 мм | AC 230 В | 250 Вт | 2,5 A | 160 x 80 x 220 мм | 2,3 кг | |
| - | 02035.9-10 | 275 мм | AC 120 В | 250 Вт | 5,0 A | 160 x 80 x 220 мм | 2,3 кг | |
