Артикул: 03201.0-01

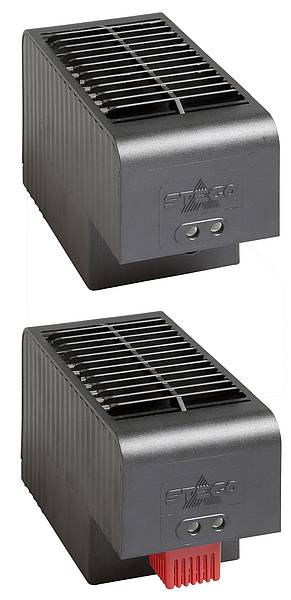

Нагреватель конвекционный CS / CSF 032
Крепление
Температура
Мощность
- По заказу — срок требует уточнения
Описание
Высокоэффективный нагреватель с вентилятором предотвращает образование конденсата и замерзания, обеспечивает равномерное распределение температуры воздуха внутри электротехнического шкафа с электрическими и электронными компонентами. Пластмассовый корпус обеспечивает двойную изоляцию и служит в качестве защиты от касания горячей поверхности. Два винта на передней панели обеспечивают удобное подключение внешнего термостата. Имеется также в наличии нагреватель с вентилятором с встроенным термостатом (серия CSF 032). CS 032 был разработан для крепления на стене шкафа. По заказу возможна поставка нагревателя с вентилятором для крепления на днище шкафа.
Особенности
- Компактный плоский корпус
- Большая мощность
- Двойная изоляция
- С или без термостата
- Быстрое подключение
- Аналог нагревателей Silart, Plastim, TDM, Rittal, Phannenbrg, DBK, Finder, Скат Технолоджи,Schneider Electric, Keenovo, RAC-100
Технические данные
| Нагревательный элемент | позистор (PTC) – саморегулирующийся, ограничивающий температуру |
|---|---|
| Температура поверхности | макс. +80 °C 8+176 °F), кроме верхней защитной решетки при +20 °C (+68 °F) температуры окружающей среды. |
| Температурное защитное выключение | для защиты от перегрева при отказе вентилятора, автоматический повторный запуск. |
| Осевой вентилятор на шарикоподшипниках | воздушный поток 63 м³/ч, срок службы 70.000 ч при +25 °C (+77 °F) |
| Подключение | разъем – вилка в соответствии с IEC320 C18 |
| Корпус | пластмасса UL94 V-0, черная |
| Крепление | зажим для DIN шины 35 мм согласно EN 60715 или винтовое крепление (M5), макс. закручивающий момент 2 Нм |
| Монтажное положение | воздушный поток направлен вверх |

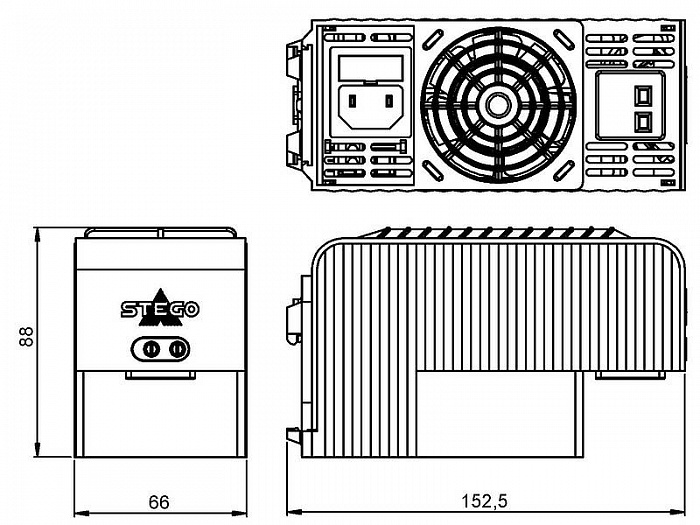

| Габариты | 152,5 x 88 x 66 мм |
| Вес | прибл. 0,5 кг |
| Температура эксплуатации/хранения | от - 40 до +60 °C (от -40 до +140 °F) / от -40 до +70 °C (от -40 до +158 °F) |
| Влажность при эксплуатации/хранениии | макс. 90 % RH (без образования конденсата) |
| Степень защиты/класс защиты | IP20 / II (с двойной изоляцией) |
| Допуски | VDE, UL File No. E234324, EAC |
Важное примечание: соединители и кабели для электрического соединения не включены в поставку. Соединительные кабели могут быть заказаны отдельно, смотри аксессуары.
Документы
| Арт. № крепление зажимами | Арт. № крепление винтами | Рабочее напряжение | Мощность нагрева¹ | Макс. пусковой ток | Температура выключения² | Температура включения² |
|---|---|---|---|---|---|---|
| 03201.0-00 | 03201.0-01 | АC 220-240 В, 50/60 Гц | 1.000 Вт | 12,0 A | +25 °C (+77 °F) | +15 °C (+59 °F) |
| 03202.0-00 | 03202.0-01 | АC 220-240 В, 50/60 Гц | 1.000 Вт | 12,0 A | +15 °C (+59 °F) | +5 °C (+41 °F) |
| 03201.9-00 | 03201.9-01 | АC 100-120 В, 50/60 Гц | 1.000 Вт | 18,0 A | +25 °C (+77 °F) | +15 °C (+59 °F) |
| 03202.9-00 | 03202.9-01 | АC 100-120 В, 50/60 Гц | 1.000 Вт | 18,0 A | +15 °C (+59 °F) | +5 °C (+41 °F) |
¹ При температуре окружающей среды +25 °C (+77 °F); ² погрешность ±5 K
Примечание: Другие сочетания уставок температуры включения/выключения по запросу.
