Артикул: 13097.3-12

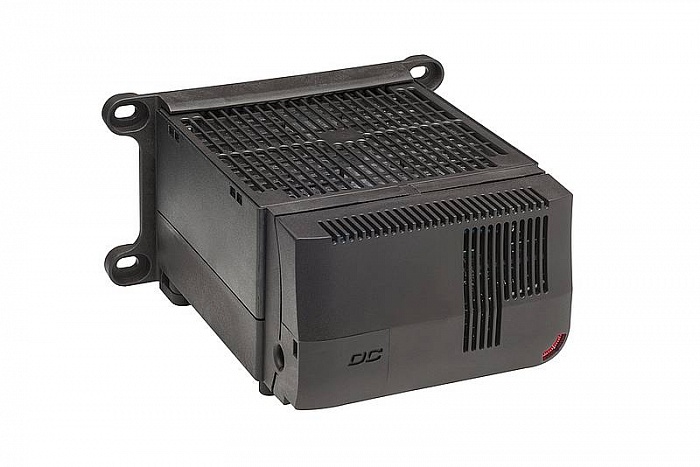

Нагреватель с вентилятором DCR 030 / DCR 130
Крепление
- По заказу — срок требует уточнения
Описание
Компактный высокопроизводительный нагреватель предотвращает образование конденсата и защищает от холода, обеспечивает равномерную температура воздуха в электрощитах с электрическими/электронными компонентами. Нагреватель с вентилятором имеет встроенный электронный термостат или встроенный электронный гигростат. Модель с термостатом доступна с внутренним или внешним датчиком. Нагреватель со встроенным гигростатом оснащен внешним датчиком. Внешний датчик можно свободно размещать в любом месте шкафа для точного измерения температуры и влажности. DCR 030 был разработан как стационарный блок для установки заднюю стенку. Для напольного крепления вентилятора рекомендуется нагреватель серии DCR 030.
Особенности
- Высокая производительность нагревателей для постоянного тока
- Встроенный термостат или гигростат (опция)
- Малый гистерезис
- Интегрированный коммутационный модуль
- Крепление на DIN рейку или винтами
- Оптический индикатор (LED)
- Аналог нагревателей Silart, Plastim, TDM, Rittal, Phannenbrg, DBK, Finder, Скат Технолоджи,Schneider Electric, Keenovo, RAC-100
Технические данные
| Нагревательный элемент | мощный резистор |
|---|---|
| Температурное защитное выключение |
С автоматическим сбросом и плавким предохранителем второгоуровня для защиты от перегрева в случае отказа вентилятора |
| Радиатор | алюминиевый профиль |
| Осевой вентилятор на шарикоподшипниках |
производительность 160 м³/ч, при свободном нагнетании, срок службы 50.000 ч при +25 °C (+77 °F) |
| Подключение |
2-полюсный нажимной клеммник «Push-In» для многожильного |
| Корпус | пластмасса UL94 V-0, черная |
| Крепление |
зажим для 35 мм DIN-рейки, EN 60715 или крепление винтами (M6), крутящий момент 2 Нм макс., шайбы должны использоваться |
| Монтажное положение | вертикальный воздушный поток воздуха (направление вверх) |

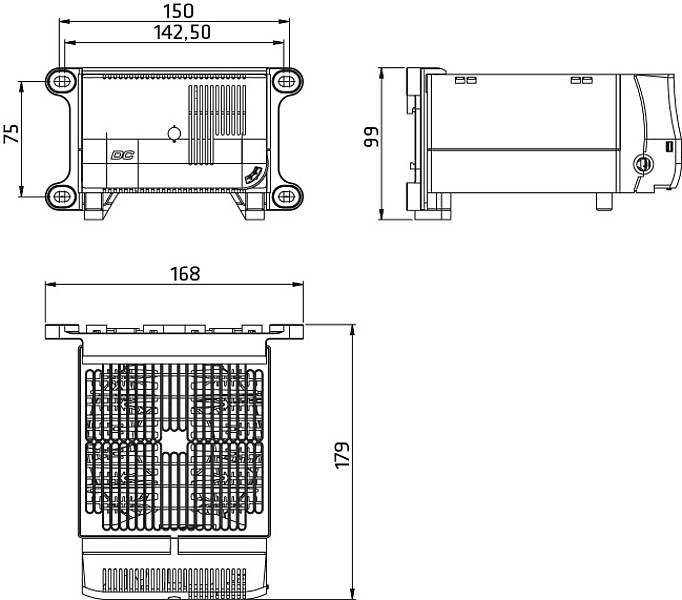

| Габариты | 179 x 168 x 99 мм |
| Вес | прибл. 1,3 кг |
| Температура эксплуатации | от -20 до +75 °C (от -4 до +167 °F) |
| Температура хранения | от -40 до +80 °C (от -40 до +176 °F) |
| Влажность при эксплуатации/хранении | макс. 90 % RH (без образования конденсата) |
| Степень защиты/класс защиты | IP20 / II (с двойной изоляцией) |
| Допуски | UL File No. E234324, VDE, EAC |
| Примечание |
другие варианты (мощности нагрева, диапазоны настройки), а также рабочее напряжение DC 48 В по запросу |
¹ При подключении многожильным проводом должны быть использованы наконечники.
Документы
| Арт. № | Модель | Рабочее напряжение | Мощность нагрева |
Рекомендованый входной предохранитель Т |
Диапазон настройки³ температура / влажность |
|---|---|---|---|---|---|
| 13092.1-12 |
Термостат с внутренним датчиком |
DC 24 B | 200 Вт | 25,0 A | от 20 до +40 °C |
| 13092.1-13 |
Термостат с разъемом для внешнего датчика² |
DC 24 B | 200 Вт | 25,0 A | от 20 до +40 °C |
| 13097.3-12 |
Термостат с внутренним датчикомr |
DC 56 B | 800 Вт | 25,0 A | от 20 до +40 °C |
| 13097.3-13 |
Термостат с разъемом для внешнего датчика² |
DC 56 B | 800 Вт | 25,0 A | от 20 до +40 °C |
| 13092.1-03 |
Гигростат с разъемом для внешнего датчика² |
DC 24 B | 200 Вт | 25,0 A | от 40 до 90 % отн. вл. |
| 13095.3-03 |
Гигростат с разъемом для внешнего датчика² |
DC 56 B | 600 Вт | 25,0 A | от 40 до 90 % отн. вл. |
² Внешний датчик необходимо заказывать отдельно.
³ Точность переключения температур: 3 К (± 1 К) при +25 ° C (+77 ° F), относительная влажность 50%;
Точность переключения влажности: 4% относительной влажности (± 1%) при +25 ° C (+77 ° F), отн. влажность 50%.
