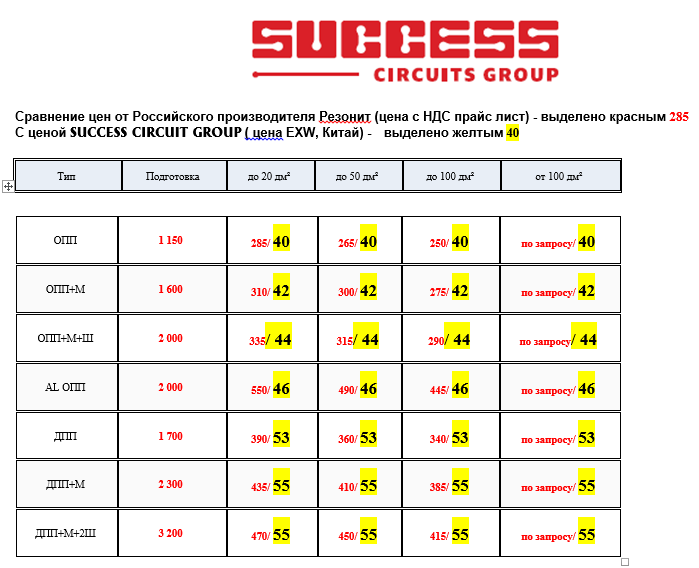

Сравнение ЦЕН с Резонит

Главная Каталог PCB & PCBA Печатные платы

Артикул: Таблица сравнения цен

Сравнение ЦЕН с Резонит

Цена с НДС

По запросу

Наличие

Отсутствует

По заказу — срок требует уточнения

Описание

Срочное производство печатных плат PCB а также PCBA
Срочный, экспресс монтаж прототипов и мелких серий печатных плат, как PCB так и PCBA
Быстрая поставка печатных плат PCB&PCBA без ограничений по объему и сложности из Китая
Производство и серийные поставки печатных плат PCB а также PCBA
Экспресс доставка авиа от 1 дня
Покупка от Российской компании в Рублях и с НДС или на EXW в Китае

Особенности

Покупка от Российской компании в Рублях и с НДС или на EXW в Китае
Производство и серийные поставки печатных плат PCB а также PCBA
Быстрая поставка печатных плат PCB&PCBA без ограничений по объему и сложности из Китая
Срочный, экспресс монтаж прототипов и мелких серий печатных плат, как PCB так и PCBA
Срочное производство печатных плат PCB а также PCBA

Технические данные

Технические характеристики печатных плат SCSPCBA
Количество слоев	1-18	Миним. Толщина (2L)	0,3 мм
Максимальный размер платы	635x1140 мм	Миним. Толщина (4L)	0,5 мм
Минимальная ширина	0,0075 mm/ 3 mil	Максимальная толщина меди основания	6 унций (210 мкм)
Минимальный интервал	0,0075 mm/ 3 mil	Миним. внутренние слои печатных плат	0,2 мм
Толщина паяльной маски	от 15 до 30 мкм	Миним. допуск отверстия	+/- 0,05 мм
Минимальное отверстие	0,25 мм (Aspect ratio 10:1) Лазерное изготовление: 0,075 mm	Миним. допуск диаметра отверстия	PTH: +/-0,05 мм NPTH:+/-0,03 мм
Неровность	≤0,5% - 0,75%	Допустимые отклонения в размерах контура платы	+/-0,075 мм
Контроль импеданса	+/- 10%	Допустимый диапазон отклонений в положении элементов платы	+/- 0,05 мм

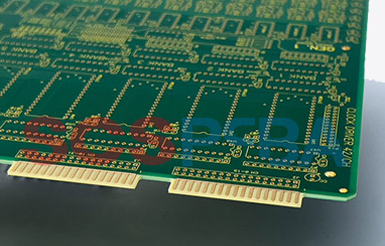

Финишное покрытие	Выравнивание припоя горячим воздухом (HASL), иммерсионное золочение (ENIG), иммерсионное серебрение (Immersion Ag), погружения платы в раствор олова (Immersion Tin), позолота разъёмов (Gold Finger), органическое покрытие (OSP) и др.
Материал. Бренд	KB, SY, NY, ITEQ, ISOLA,ROGERS

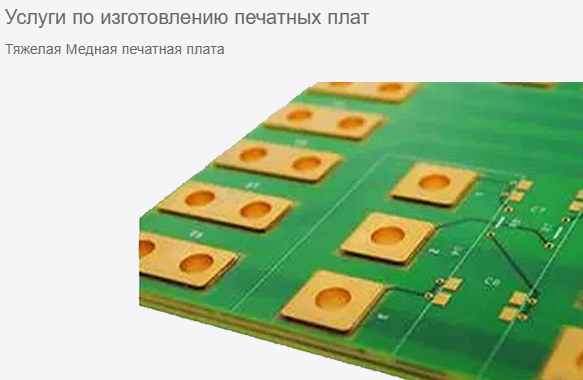

Материал. Тип	FR4 с разными значениями температуры стеклования (Tg), без использования галогенсодержащих материалов ( Halogen free), толстые медные печатные платы (Thick cooper PCB), платы, которые имеют повышенную плотность трассировки на единицу площади поверхности (HDI PCB), платы с металлическим основанием (Aluminum based)
Стандартный срок производства	Все виды печатных плат PCB любой сложности: многослойные (до 31 слоёв), гибкие, на металлической основе, с контролем импеданса и др. Двухслойная печатная плата - 3-5 дней, четырехслойная печатная плата - 5-7 дней.

Документы

Термостатоф выполняет поставку Печатных плат (PCB&PCBA) от ведущего производителя – компании SCSPCBA https://termostatof.ru/catalog/54/ . Компания имеет 4 завода в Китае и Вьетнаме, работает с 2005 года, штата более 1200 сотрудников, с производительность по PCB - 150,000 м2 в месяц. Самое современное оснащение заводов, высококвалифицированные инженеры, максимальное внимание к контролю качества, минимальные сроки производства.
Наши возможности по PCB&PCBA:
1.Контрактное производство плат
2. Все виды печатных плат PCB любой сложности: многослойные (до 31 слоёв), гибкие, на металлической основе, с контролем импеданса и др. Двухслойная печатная плата - 3-5 дней, четырехслойная печатная плата - 5-7 дней.

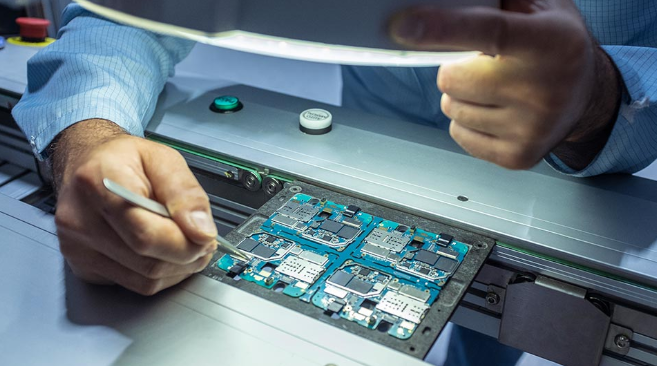

3. Производство печатных плат PCBA: Минимальное пространство для сборки 0,1 мм, Минимальное пространство QFP 0,3 мм, Минимальная упаковка 03015/ BGA с шагом 0,35 мм, Минимальный размер доски 50мм*50мм, Max. Board Size 686мм*508мм, тип сборки QFP, SOP, PLCC, BGA…
4. Онлайн размещение заказа и оценка стоимости PCB https://www.scspcba.com/smart-quotes/#/pcb и PCBA https://www.scspcba.com/smart-quotes/#/pcba
5. Заказать печатные платы можно напрямую с завода в Китае, а также в рублях и с доставкой в РФ через ООО «Термостатоф».
