Технические характеристики печатных плат SCSPCBA

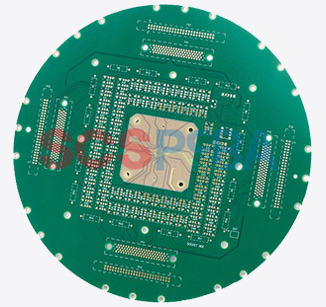

Количество слоев

1-18

Миним. Толщина (2L)

0,3 мм

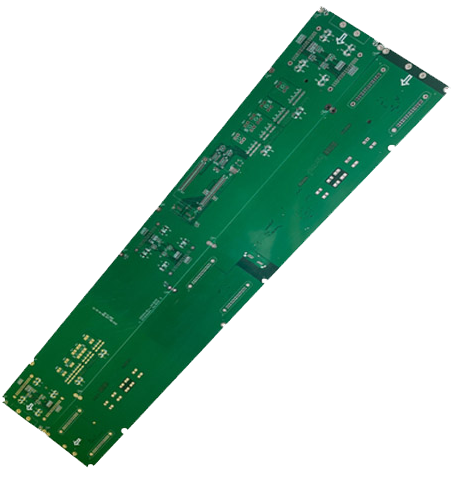

Максимальный размер платы

635x1140 мм

Миним. Толщина (4L)

0,5 мм

Минимальная ширина

0,0075 mm/ 3 mil

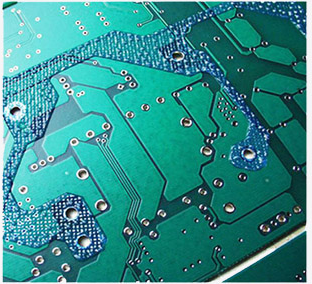

Максимальная толщина меди основания

6 унций (210 мкм)

Минимальный интервал

0,0075 mm/ 3 mil

Миним. внутренние слои печатных плат

0,2 мм

Толщина паяльной маски

от 15 до 30 мкм

Миним. допуск отверстия

+/- 0,05 мм

Минимальное отверстие

0,25 мм (Aspect ratio 10:1)

Лазерное изготовление: 0,075 mm

Миним. допуск диаметра отверстия

PTH: +/-0,05 мм

NPTH:+/-0,03 мм

Неровность

≤0,5% - 0,75%

Допустимые отклонения в размерах контура платы

+/-0,075 мм

Контроль импеданса

+/- 10%

Допустимый диапазон отклонений в положении элементов платы

+/- 0,05 мм

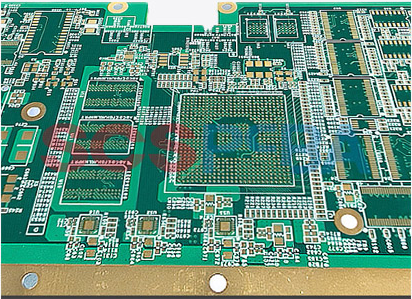

Финишное покрытие

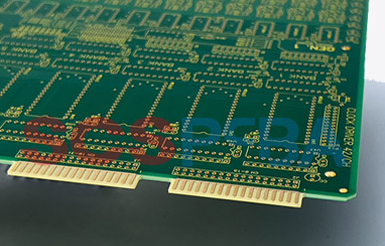

Выравнивание припоя горячим воздухом (HASL), иммерсионное золочение (ENIG), иммерсионное серебрение (Immersion Ag), погружения платы в раствор олова (Immersion Tin), позолота разъёмов (Gold Finger), органическое покрытие (OSP) и др.

Материал. Бренд

KB, SY, NY, ITEQ, ISOLA,ROGERS

Материал. Тип

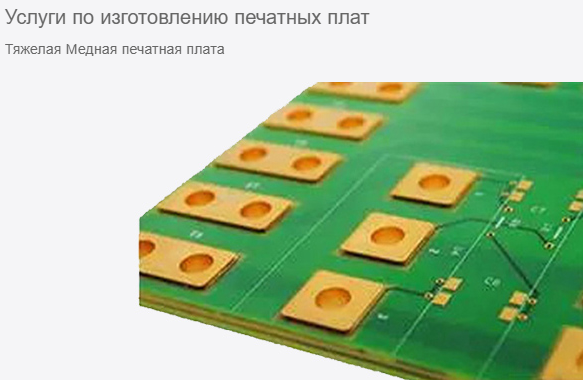

FR4 с разными значениями температуры стеклования (Tg), без использования галогенсодержащих материалов ( Halogen free), толстые медные печатные платы (Thick cooper PCB), платы, которые имеют повышенную плотность трассировки на единицу площади поверхности (HDI PCB), платы с металлическим основанием (Aluminum based)

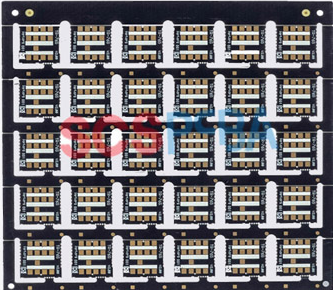

Стандартный срок производства

Все виды печатных плат PCB любой сложности: многослойные (до 31 слоёв), гибкие, на металлической основе, с контролем импеданса и др. Двухслойная печатная плата - 3-5 дней, четырехслойная печатная плата - 5-7 дней.
