Артикул: Impedance Controlled PCB

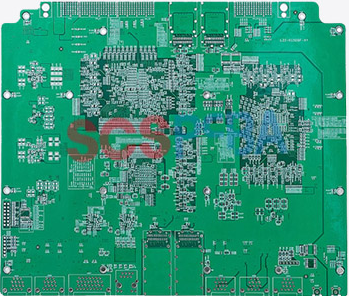

Impedance Controlled PCB_Печатная плата с с контролируемым импедансом
- По заказу — срок требует уточнения
Описание
Что такое печатная плата с контролем импеданса
При проектировании печатной платы с контролируемым импедансом необходимо учитывать материал, расположение слоёв, точную ширину и расстояние между линиями, диэлектрическую проницаемость и т. д. Импеданс — это соотношение силы тока и напряжения, и он является одним из ключевых параметров для передачи сигнала в цепи. Точное согласование импеданса имеет решающее значение для целостности и производительности сигнала, особенно в высокочастотных и высокоскоростных цепях.
☑ Строгая проверка конструкции для обеспечения качества печатной платы
☑ Отличная высокочастотная производительность, меньшие потери сигнала
☑ Широко совместимая конструкция, пригодная для различных устройств
Особенности
- Проверка конструкции: наша команда инженеров тщательно изучит и проверит файлы с описанием схемы заказчика, чтобы убедиться, что требования к управлению импедансом соответствуют целям заказчика.
- Выбор материала: мы подберем конкретный материал подложки, который соответствует требованиям к импедансу, и обеспечим стабильную диэлектрическую проницаемость и характеристики импеданса.
- Производственный процесс: мы используем точный производственный процесс для обеспечения точности и стабильности значений импеданса за счет контроля ширины линии, расстояния между линиями, расстояния между слоями, диэлектрической проницаемости и т. д.
- Тестирование и проверка: после завершения производства печатной платы мы проводим тестирование и проверку, чтобы убедиться, что значение сопротивления каждой печатной платы соответствует проектным требованиям.
- SCSPCBA уделяет особое внимание контролю качества и технологическому контролю, чтобы обеспечить стабильную работу и стабильные значения импеданса производимых печатных плат. Вы можете положиться на профессиональные возможности и опыт SCSPCBA, чтобы получить печатную плату с высоким импедансом.
Технические данные
Документы
Проверка конструкции: наша команда инженеров тщательно изучит и проверит файлы с описанием схемы заказчика, чтобы убедиться, что требования к управлению импедансом соответствуют целям заказчика.
Выбор материала: мы подберем конкретный материал подложки, который соответствует требованиям к импедансу, и обеспечим стабильную диэлектрическую проницаемость и характеристики импеданса.
Производственный процесс: мы используем точный производственный процесс для обеспечения точности и стабильности значений импеданса за счет контроля ширины линии, расстояния между линиями, расстояния между слоями, диэлектрической проницаемости и т. д.
Тестирование и проверка: после завершения производства печатной платы мы проводим тестирование и проверку, чтобы убедиться, что значение сопротивления каждой печатной платы соответствует проектным требованиям.
SCSPCBA уделяет особое внимание контролю качества и технологическому контролю, чтобы обеспечить стабильную работу и стабильные значения импеданса производимых печатных плат. Вы можете положиться на профессиональные возможности и опыт SCSPCBA, чтобы получить печатную плату с высоким импедансом.
Impedance Controlled PCB — это печатная плата с контролируемым импедансом, при разработке которой учитываются материал, слои, точная ширина и расстояние между линиями, диэлектрическая константа и другие параметры.
Контроль импеданса важен для надёжной передачи и приёма сигналов, особенно в высокоскоростных и высокочастотных схемах. Это помогает минимизировать отражения сигнала, перекрестные помехи и электромагнитные излучения.
