Описание

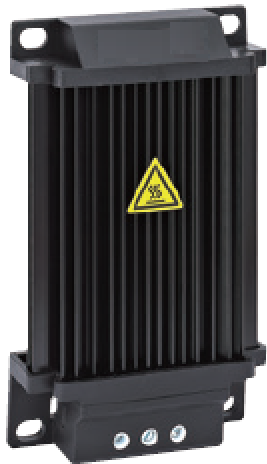

Плоский нагреватель 30 Вт Термостатоф используется для обеспечения равномерно распределенной температуры внутри электрошкафов с электрическими и электронными компонентами. Ультратонкий дизайн делает его особенно подходящим для случаев с высокой плотностью монтажа, для которых стандартные корпуса нагревателей часто бывают слишком большими по габаритным размерам. В зависимости от применения плоский нагреватель может использоваться в качестве конвекционного нагревателя или контактного нагревателя. При использовании в качестве контактного нагревателя он обеспечивает термопроводящий контакт со стенкой шкафа. Работая как конвекционный нагреватель, плоский нагреватель Термостатоф нагревает окружающий воздух внутри шкафа. Система крепления для CP 061 компенсирует температурные расширения корпуса нагревателя в результате нагрева. Плоский нагреватель Термостатоф предназначен для непрерывной работы.
Особенности
Технические данные
|
Рабочее напряжение |
120-260 В переменного / постоянного тока или 12 В постоянного тока, или 24 В постоянного тока, или 48 В постоянного тока 1 (мин. 110 В, макс. 265 В) |
|
Нагревательный элемент |
PTC-резистор - ограничение температуры |
|
Корпус нагревателя |
экструдированный алюминиевый профиль, анодированный |
|
Подключение |
винтовой клеммный разъем для многожильного провода 0,5-1,5 мм2 (с концом провода наконечник) и жесткая проволока 0,5-2,5 мм2 |
|
Соединительный кожух |
пластик в соответствии с UL94 V-0, черный |
|
Монтаж |
зажим для 35-мм DIN-рейки и винтового крепления |
|
Место установки |
вертикальный поток воздуха (выход воздуха вверх, соединение снизу) |
|
Рабочая температура / Температура хранения |
От -45 до + 70 ℃ (от-49 до + 158℉) |
|
Влажность при эксплуатации / хранении |
макс. Относительная влажность 90% (без конденсации) |
|
Тип защиты / Класс защиты |
IP20 / I (заземлен) |
|
Примечание |
другие напряжения по запросу |
1 Работа с напряжением ниже 140 В переменного / постоянного тока снижает эффективность нагрева примерно на 10%.
Документы
|
Арт. №. |
Теплопроизводительность2 |
Длина (L) |
Вес (прибл.) |
|
05015.0-00.2 |
15 Вт |
60 мм |
0.16 кг |
|
05030.0-00.2 |
30 Вт |
60 мм |
0.16 кг |
|
05045.0-00.2 |
45 Вт |
60 мм |
0.16 кг |
|
05060.0-00.2 |
60 Вт |
60 мм |
0.16 кг |
|
05075.0-00.2 |
75 Вт |
100 мм |
0.28 кг |
|
05100.0-00.2 |
100 Вт |
100 мм |
0.28 кг |
|
05150.0-00.2 |
150 Вт |
140 мм |
0.38 кг |
|
05200.0-00.2 |
200 Вт |
170 мм |
0.40 кг |
2 при температуре окружающей среды + 20 ° C (+ 68 ° F)
